La chaudière

La chaudière a été construite par les Établissements Baudoin à Meaux (77000) en 2008

Caractéristiques :
hauteur : 0,99 m.
diamètre : 0,637 m.
volume : 164 litres
nombre de tubes : 90
dimensions : 33,4 ép. 2.77 mm.
poids : 300 Kg

• État descriptif

• Surface de chauffe et volume

• Note de calcul

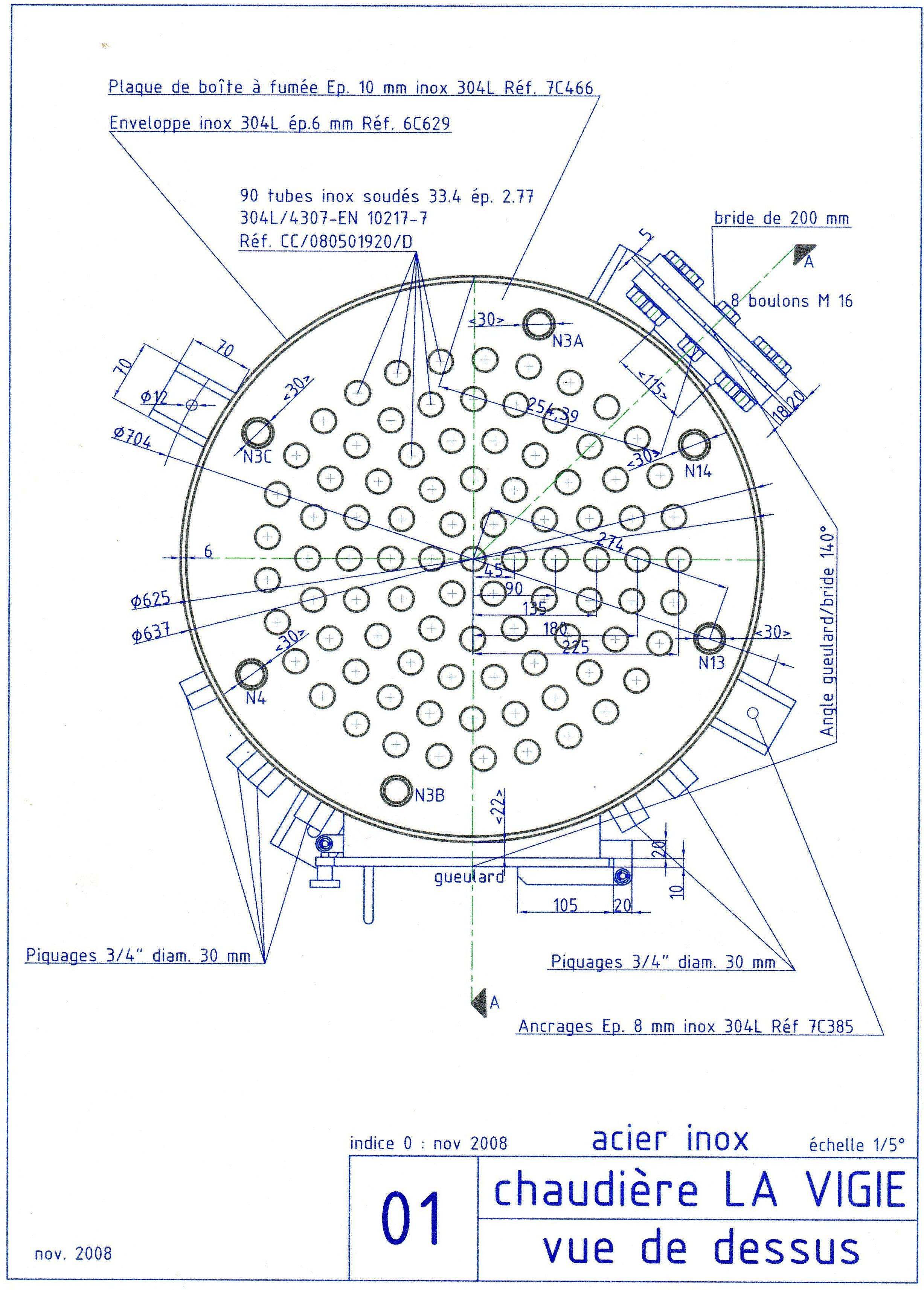

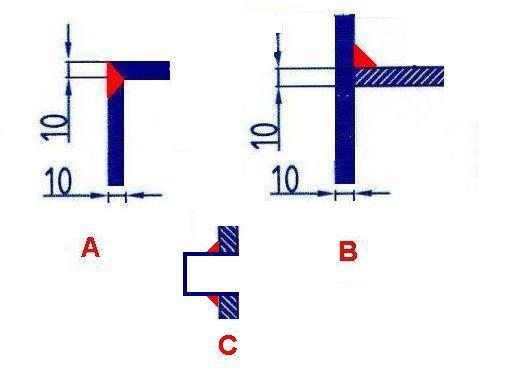

• Plans


• Les matériaux utilisés et leurs caractéristiques

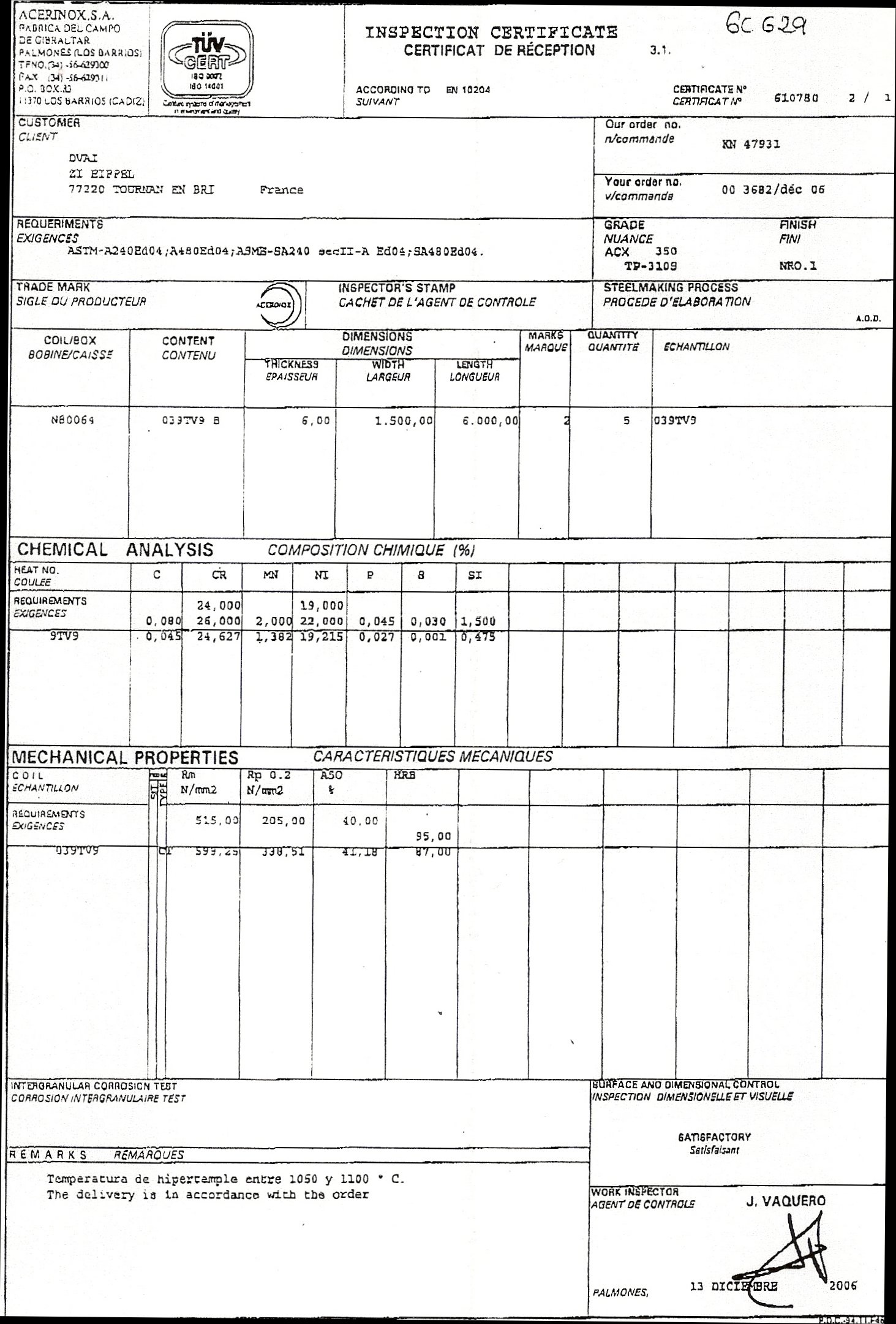

  • 6C629
  • 8C265
  • 7C385

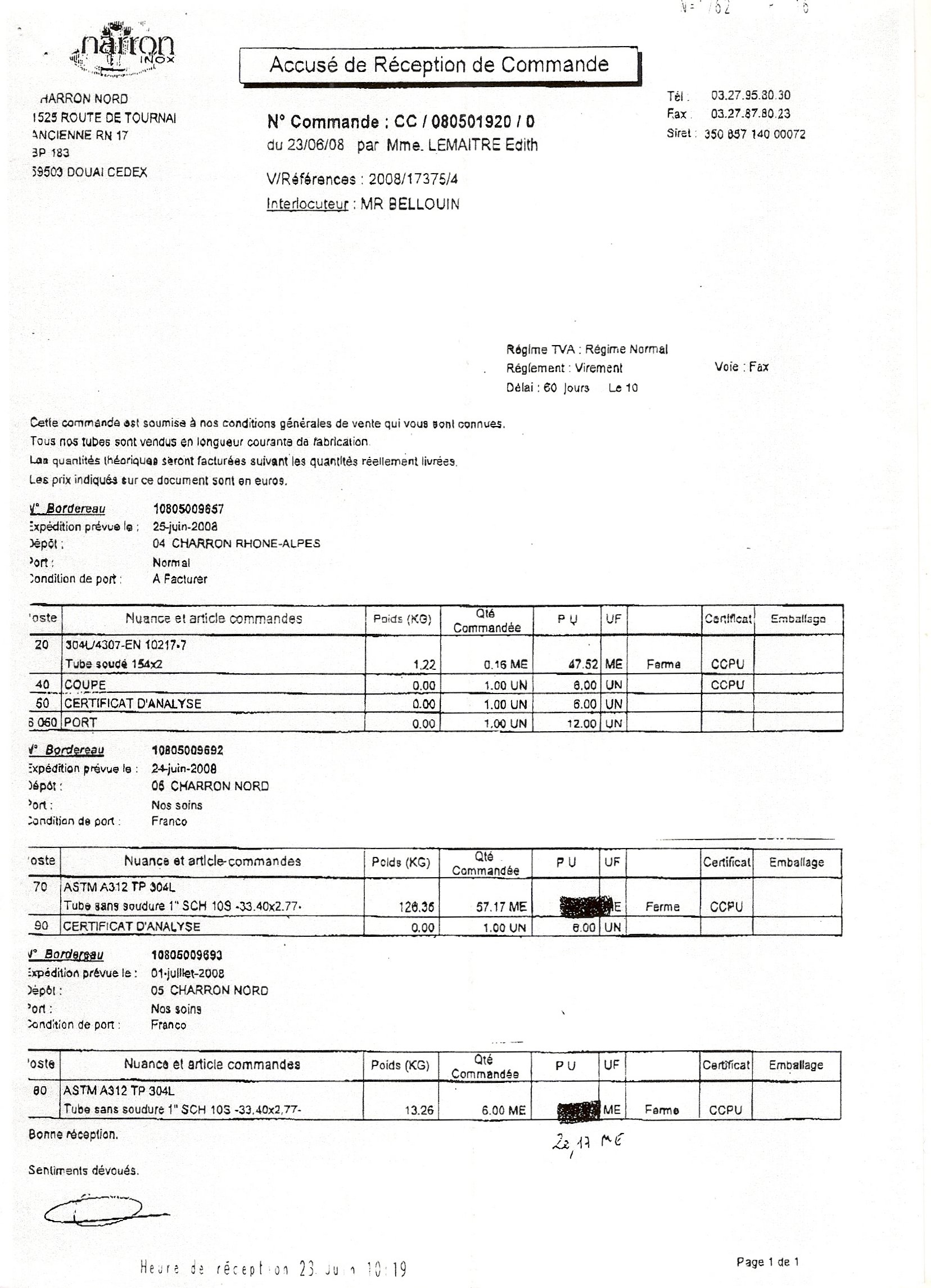

  • Tubes

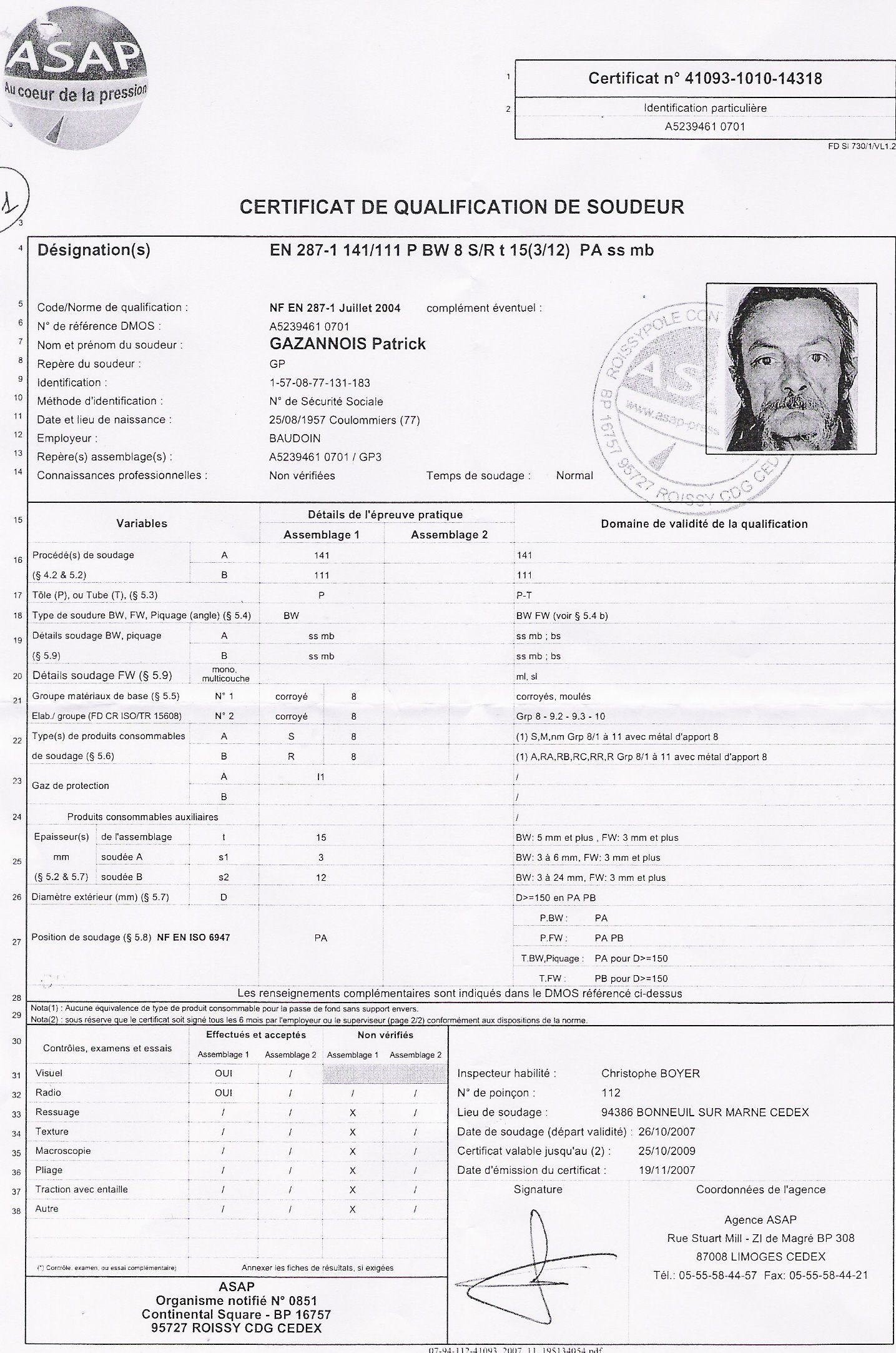

• Certificat soudeur

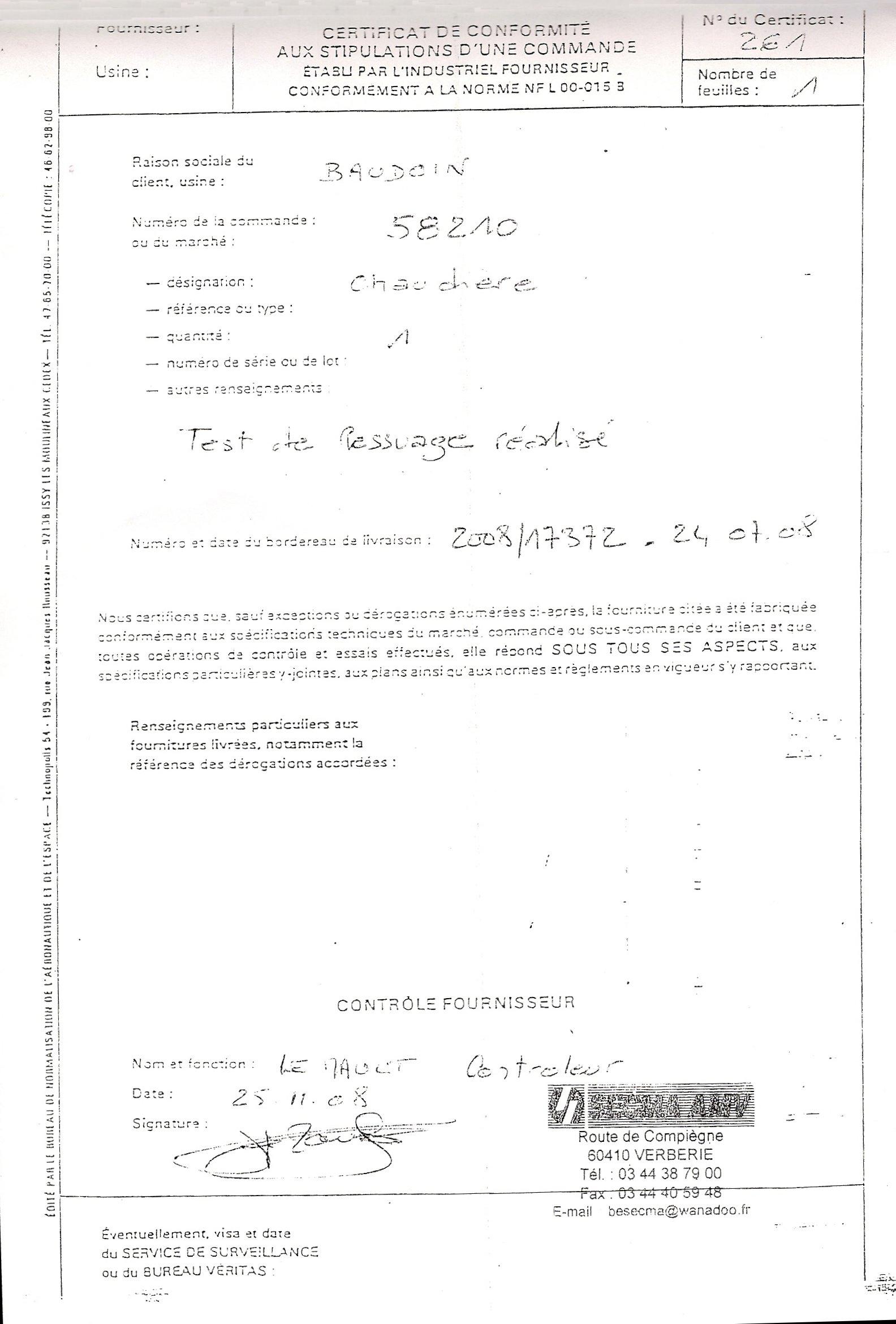

• Test de conformité, Ressuage

• Essai hydraulique page 1, page 2

• Analyse des risques
• Photos

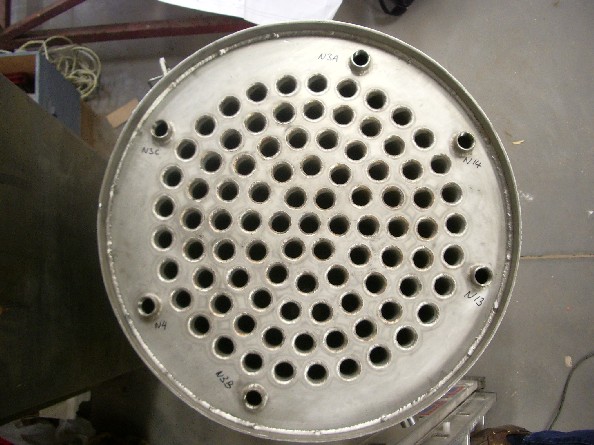

  	Vue du dessus plaque de boîte à fumée Ø : 637 mm.

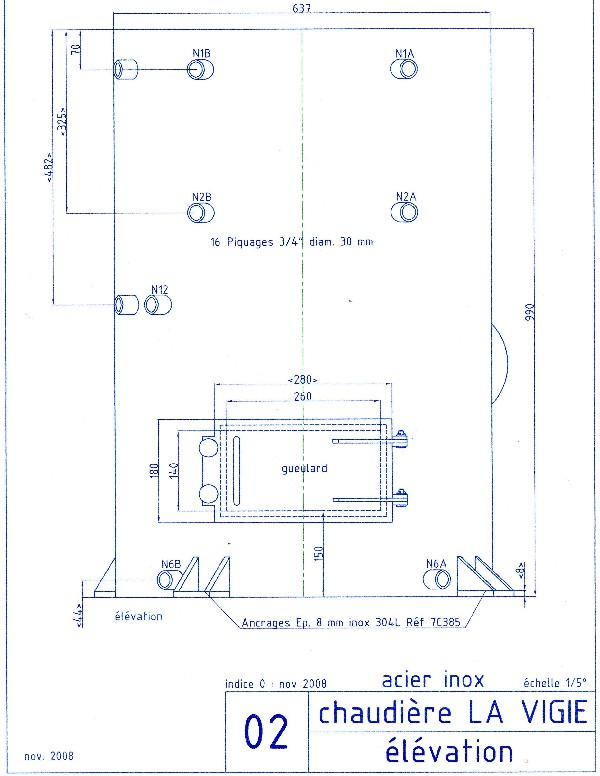

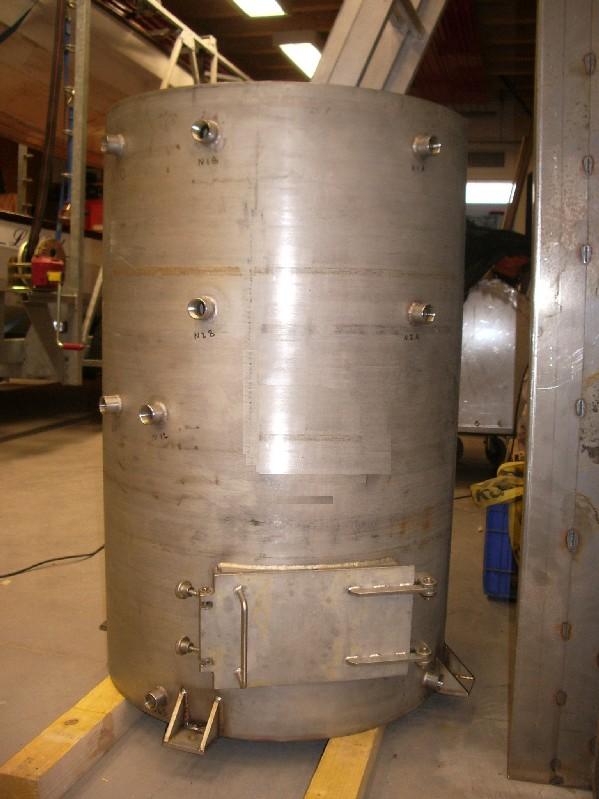

  	Vue en élévation hauteur 990 mm.

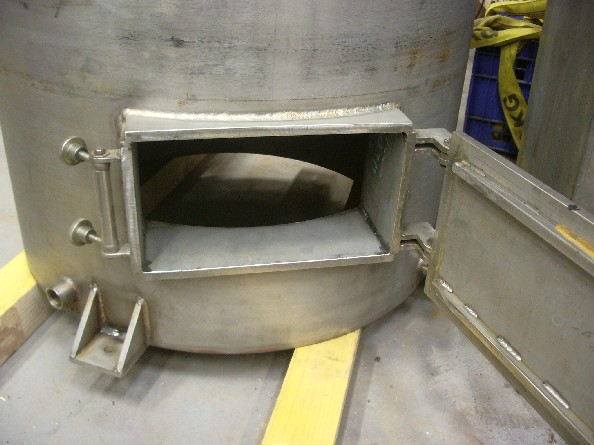

  	Le gueulard dimensions : 260mm * 140 mm.

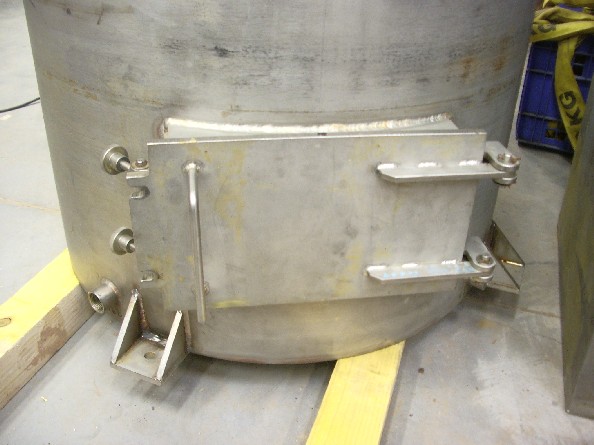

  	La porte du gueulard.

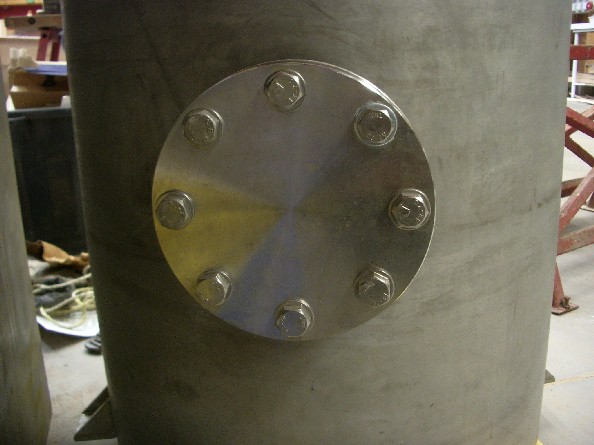

  	La bride pour la visite intérieure.
