encore de la tuyauterie pour Suzanne
Il manquait quelques tuyaux à Suzanne... pour l'installation d'un petit appareil appelé "injecteur" servant à alimenter la chaudière en eau lorsque le moteur est à l'arrêt.
En effet, habituellement lorsque le moteur fonctionne, c'est la pompe alimentaire qui introduit de l'eau dans la chaudière, mais lorsqu'il ne tourne pas, cette même pompe reste inactive et il est possible que la chaudière en nécessite. Dans ce cas, c'est l'injecteur qui va remplir cette fonction.

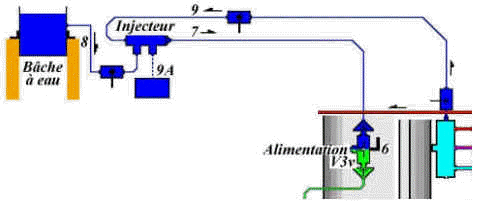

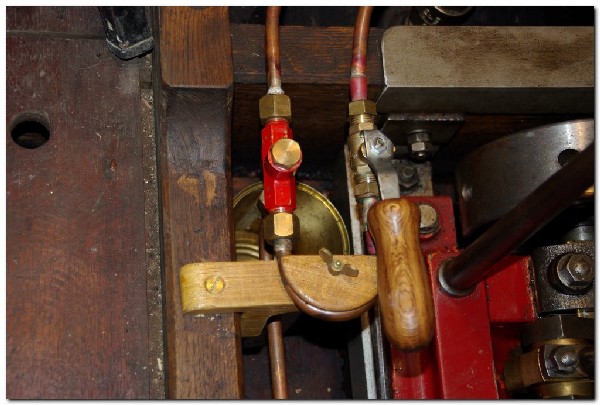

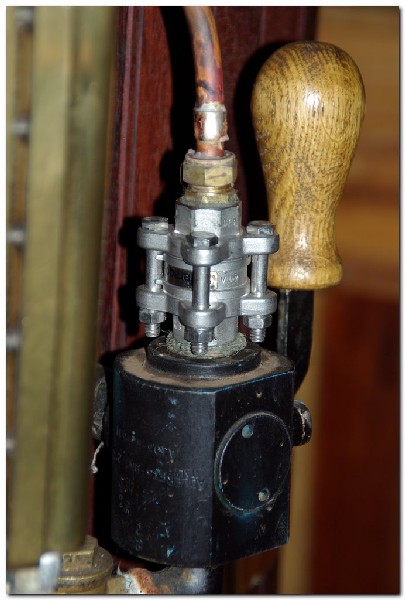

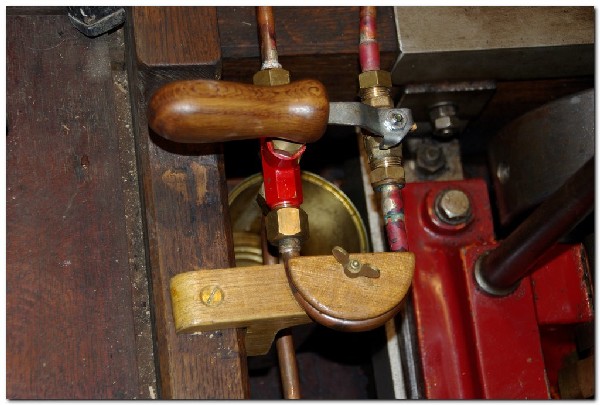

Il existe deux sortes d'injecteurs : l'injecteur dit" aspirant" et l'injecteur dit "en charge", c'est à dire qu'il se situe au-dessous du niveau d'eau de la soute. Sur Suzanne, nous avons mis un injecteur dit "en charge". L'eau qui arrive dans l'injecteur (8) est envoyée dans la chaudière au moyen d'un jet de vapeur (9) prélevé directement sur la chaudière et qui imprime à l'eau
une vitesse assez grande pour que
la force vive du liquide pénètre à l'intérieur de
celle-ci (7), en passant préalablement par le clapet anti-retour et la
vanne d'alimentation (6).
L'injecteur ne fonctionne que dans des conditions de pression et de température qui restent à observer par expérience.
Cette fois on n'en rajoute plus !
