La machine -
révision
|
Nettoyage et révision de la machine à vapeur
W. WHITE & SONS Vectris Works W. Cowes
Le chantier a eu lieu dans l’atelier du
Chemin de Fer des Chanteraines à Villeneuve-la-Garenne
15 janvier 2009
Bruno Martin-Neuville, Jean Yves Le Guenec, Marc André Dubout, Jean Blanchard
 |

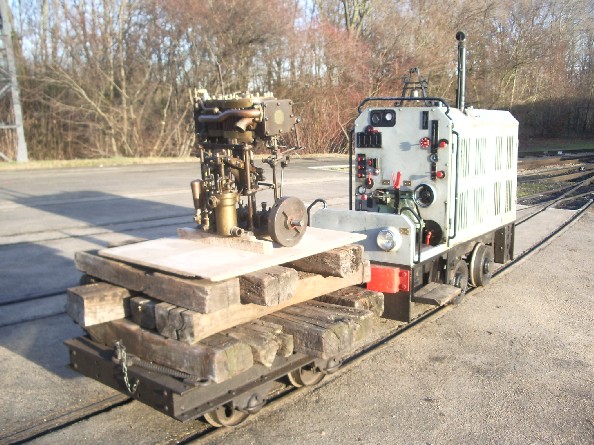

Arrivée
de la machine au Chemin de fer des Chanteraines |
- Dépoussiérage de la machine et nettoyage au gas-oil
- Démontage du couvercle de tiroir BP. On observe :
- une légère inclinaison du tiroir par rapport à la lumière et le tiroir est bloqué sur sa tige, le jeu d’appui sur la lumière ne se fait pas
- réglage du tiroir sur sa tige
 |

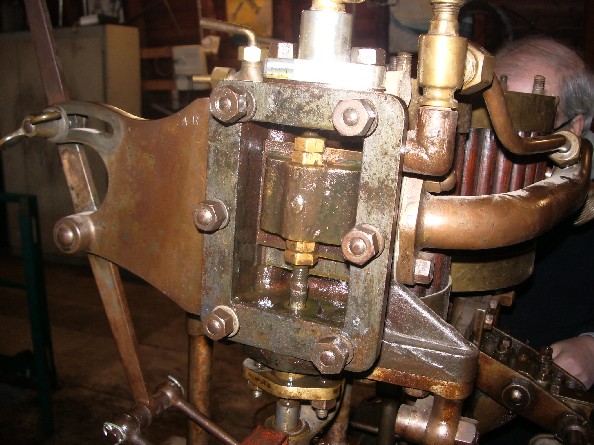

Le
couvercle du tiroir HP est démonté et laisse apparaître la
chambre de distribution. |
 |

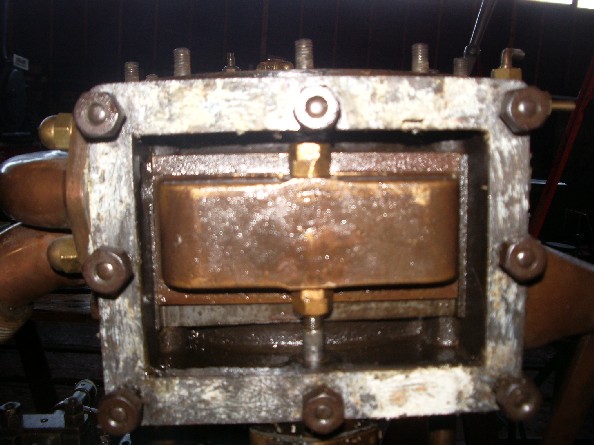

Réglage
du tiroir sur sa tige à l'aide des deux écrous et
contre-écrous. Le tiroir doit rester libre entre ces écrous afin
que la vapeur puisse l'applique convenablement sur la lumière.
Il y a du jeu dans la bague de la tige |
- jeu dans la bague de la tige de tiroir du plan d’appui des colonnes (plan 8)
- jeu dans la bague du guide de la tige de tiroir (plan 10)
- remplacement du joint
- nettoyage, graissage de chambre de distribution, graissage du plan de joint à la graisse Belleville
- Démontage du couvercle de tiroir HP. On observe
- une légère inclinaison du tiroir par rapport à la lumière et le tiroir est bloqué sur sa tige, le jeu d’appui sur la lumière ne se fait pas
- réglage du tiroir sur sa tige
- jeu dans la bague de la tige de tiroir du plan d’appui des colonnes (plan 8)
- jeu dans la bague du guide de la tige de tiroir (plan 10)
- jeu important entre le coulisseau et le secteur de Stephenson (plan 10) (coulisseau à recharger)
- nettoyage, graissage de chambre de distribution, graissage du plan de joint à la graissage Belleville
20 janvier 2009
Bruno Martin-Neuville, Jean Yves Le Guenec, Marc André Dubout

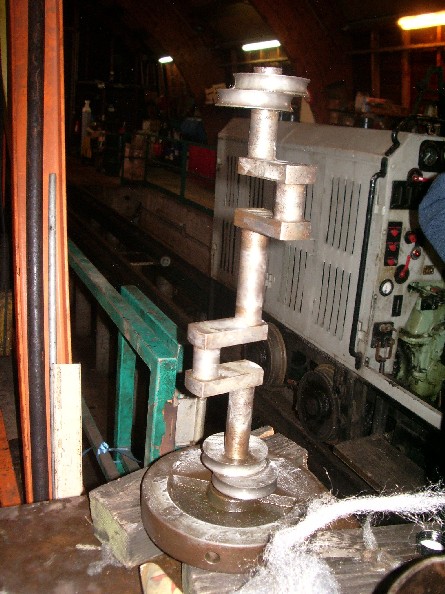

- Nettoyage l’ensemble vilebrequin volant d’inertie (plan 6)

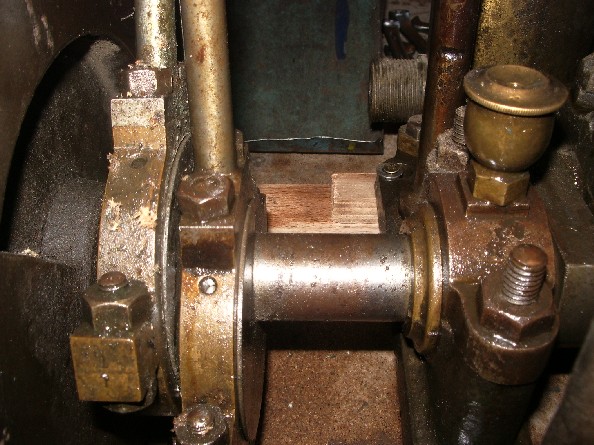

- Les parties en contact avec les paliers sont piqués et au niveau du palier avant il y a une usure importante au palier avant. Ces parties seront à rectifier.
- Repérage, démontage et nettoyage des pièces arrières suivantes (plan 10)
- du levier de changement de marche,
- de l’arbre de commande,
- des supports avant et arrière,
- du secteur de Stephenson,
- des biellettes de commande d’excentrique,
- des biellettes d’excentriques,
- des colliers d’excentriques (côté BP arrière)
- fabrication du coulisseau de secteur en bronze (en cours)
- Remontage du vilebrequin
- Remontage et graissage des paliers du châssis
- Remontage et graissage des paliers de bielles
- Remontage et graissage des colliers d’excentriques. Les excentriques avant marqué 3 & 4 ont été inversés, l’un étant trop large, l’autre trop serré.
- Isolation thermique des cylindres tribord et bâbord
- Démontage des robinets de purge des cylindres
- Démontage et nettoyage des supports en laiton du bas (plan 2 & 3) et des lattes en bois
- Remontage de cet ensemble
27 janvier 2009
Bruno Martin-Neuville, Jean Yves Le Guenec, Marc André Dubout
- Serrage des deux paliers de bielles
- Serrage des trois paliers de châssis ( les graisseurs ont des filetages défectueux à revoir avant remontage)
- Repérage, démontage et nettoyage des pièces avant suivantes (plan 10)
- du secteur de Stephenson,
- des biellettes de commande d’excentrique,
- des biellettes d’excentrique,
- des colliers d’excentrique (côté BP arrière)
- fabrication du coulisseau de secteur en bronze (en cours)
- Démontage, nettoyage de la chape d’entraînement (plan 11 n°4)
- Démontage, nettoyage et remontage de la pompe auxiliaire (plan 12)
- Démontage, nettoyage de la pompe alimentaire (plan 12)
- Démontage, nettoyage de la pompe à air (plan 11)
- Les trois clapets en caoutchouc (ou en cuir) des contre-clapets
- d’aspiration (partie basse plan 11 n°9),
- de piston (partie médiane plan 11 n°8)
- de refoulement (partie haute plan 11 n°7)
- sont détériorés et doivent être remplacés avant remontage
- Toutes ces pièces de la pompe à air sont en attente de remontage
31 janvier 2009
Bruno Martin-Neuville, Marc André Dubout
- Relevé dimensionnel de la chaudière, prise de cotes en vue d’établir un plan par Jean-Marie Lemaire (CFC).
05 février 2009
Bruno Martin-Neuville, Jean Yves Le Guenec, Marc André Dubout
 |

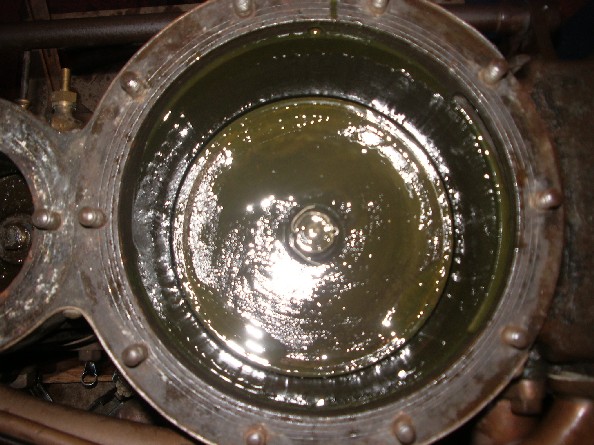

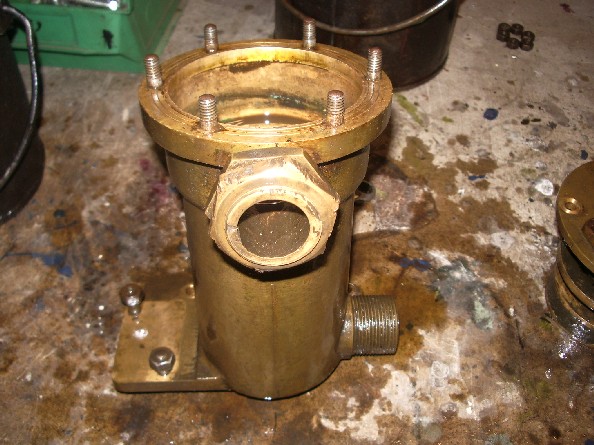

Le
corps de la pompe |
 |

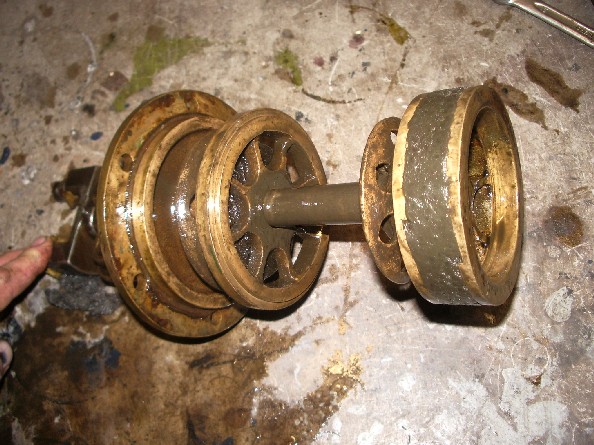

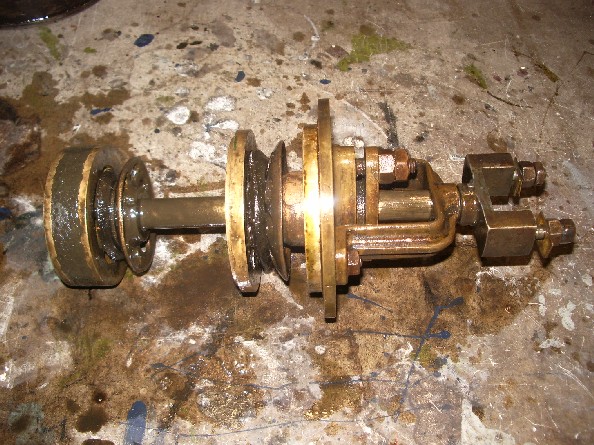

La
partie mobile avec les clapets anti-retour? |
 |

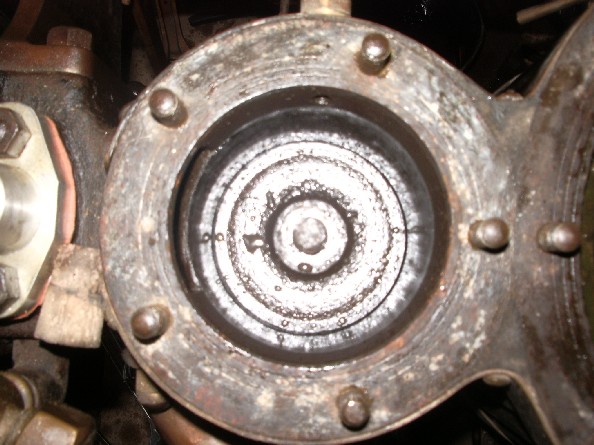

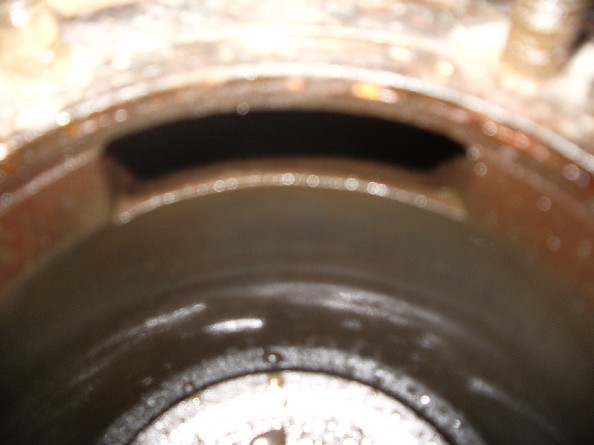

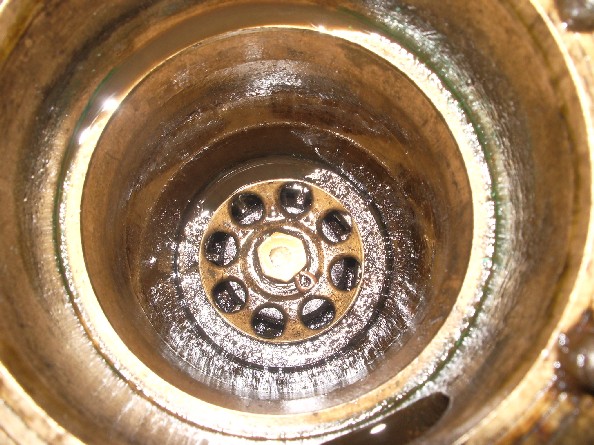

L'intérieur
avec son clapet |
 |

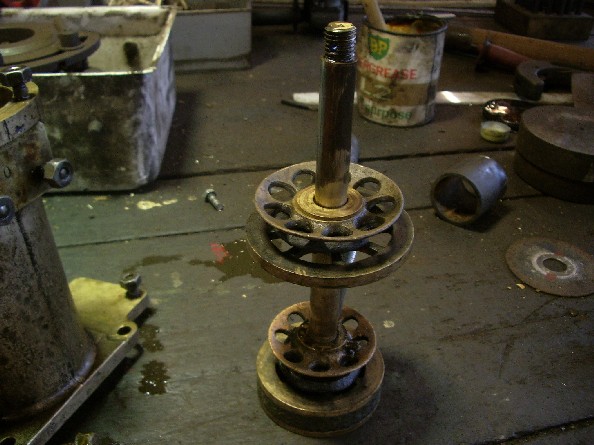

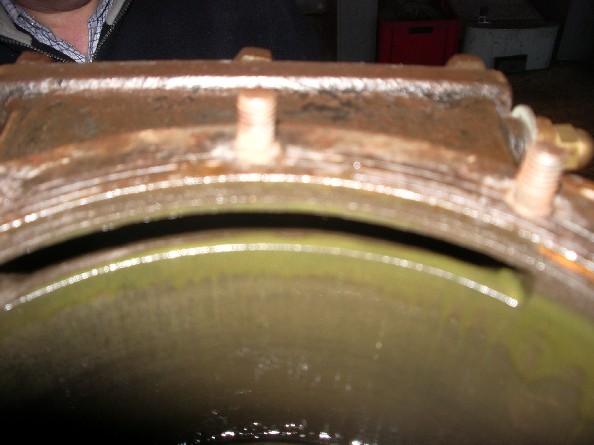

Les
joints des clapets ont été remplacés |
 |
Avant
le remontage. |
- Pompe à vide (plan 11)
- Découpage de trois joints en caoutchouc épaisseur 6mm
- bas (aspiration) diamètre intérieur 19 mm, diamètre extérieur 74 mm
- milieu diamètre intérieur 25 mm, diamètre extérieur 78 mm
- haut (refoulement) diamètre intérieur 35 mm, diamètre extérieur 74 mm
- Montage des joints sur leur contre-clapet respectif
- Remontage de l’ensemble piston-clapet (course 60 mm)
- Remontage de la pompe alimentaire sur le support de la pompe à vide
- Remontage du groupe pompes à vide, alimentaire.
- Nettoyage et des 3 graisseurs de paliers, soudure sur l’un d’eux
- Graissage général de la machine
- Départ vers Nautique Sèvres
 |

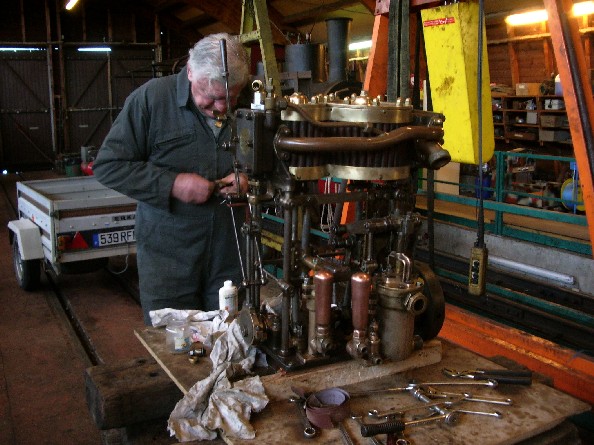

Phase
finale de remontage avant le départ de la machine pour Nautique
Sèvres. |
Si une image de cette
page vous paraissait non libre de droits, merci
de m'en faire part
Retour

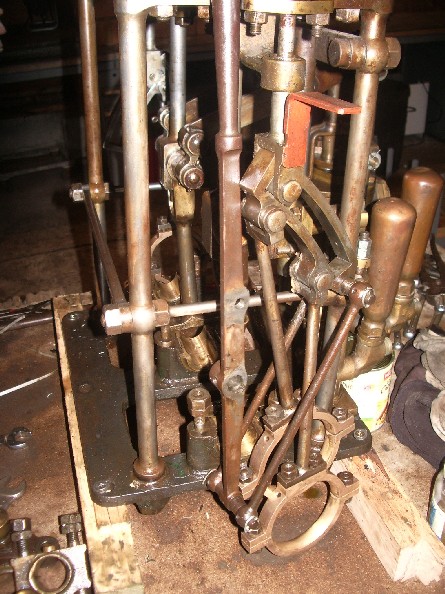

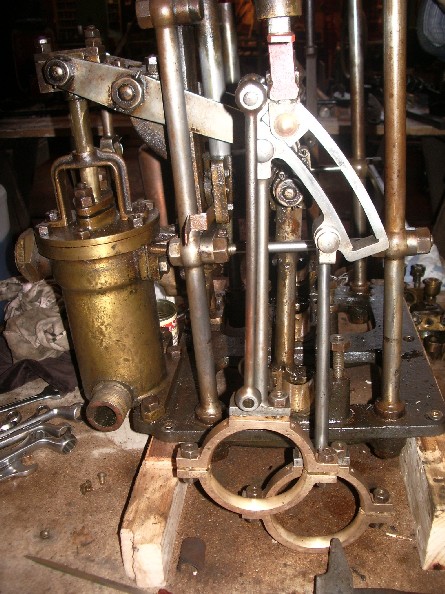

Les
excentriques ne sont plus raccordés. Vues avant et arrière des
colliers de bielles de distribution.
