Les plans de la machine
Les plans de la machine ont été dessinés par Jean Le Bot en août 1970 à l'échelle 1/2 à l'École de la Marine de St Malo.

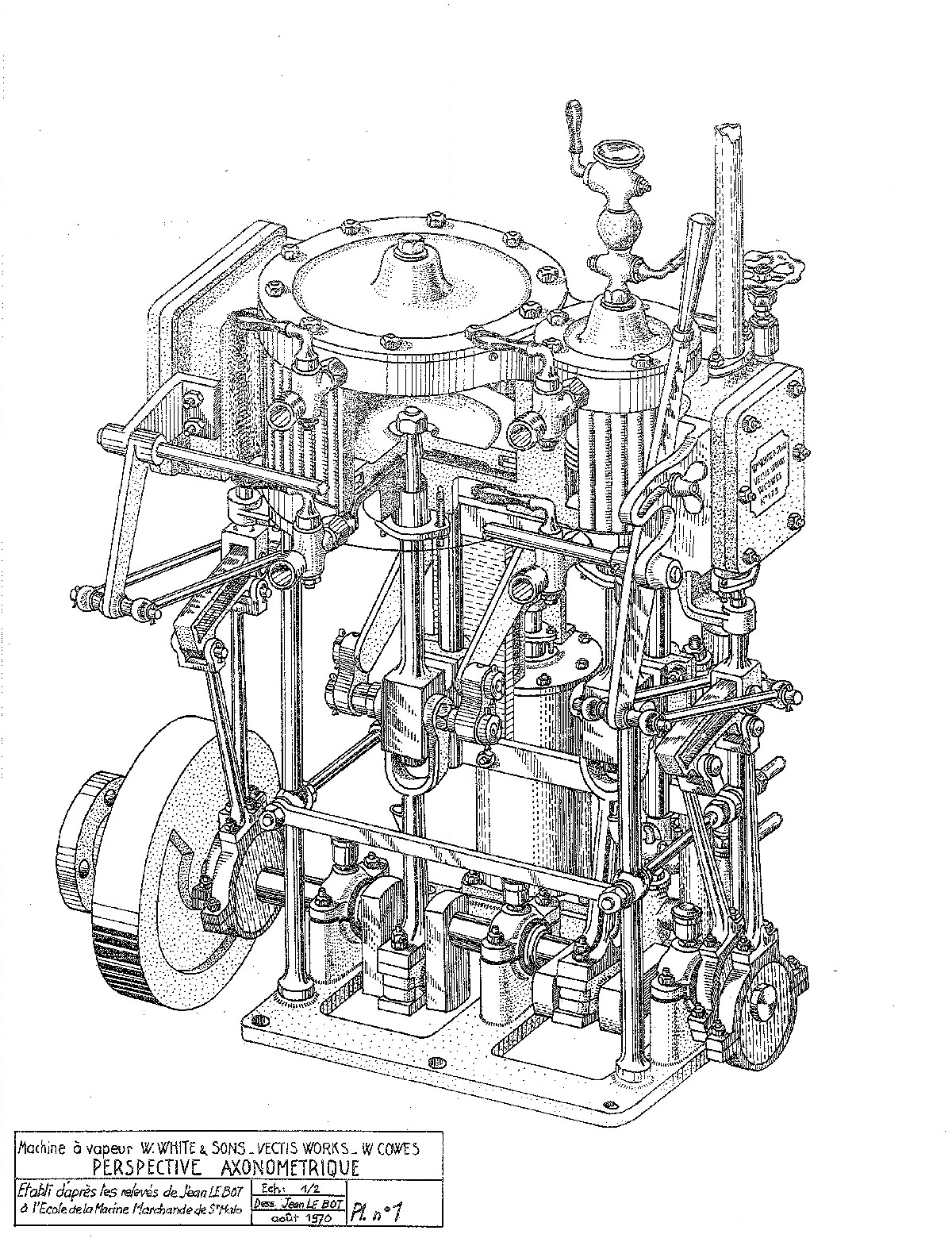

Plan 1
Perspective axonométrique

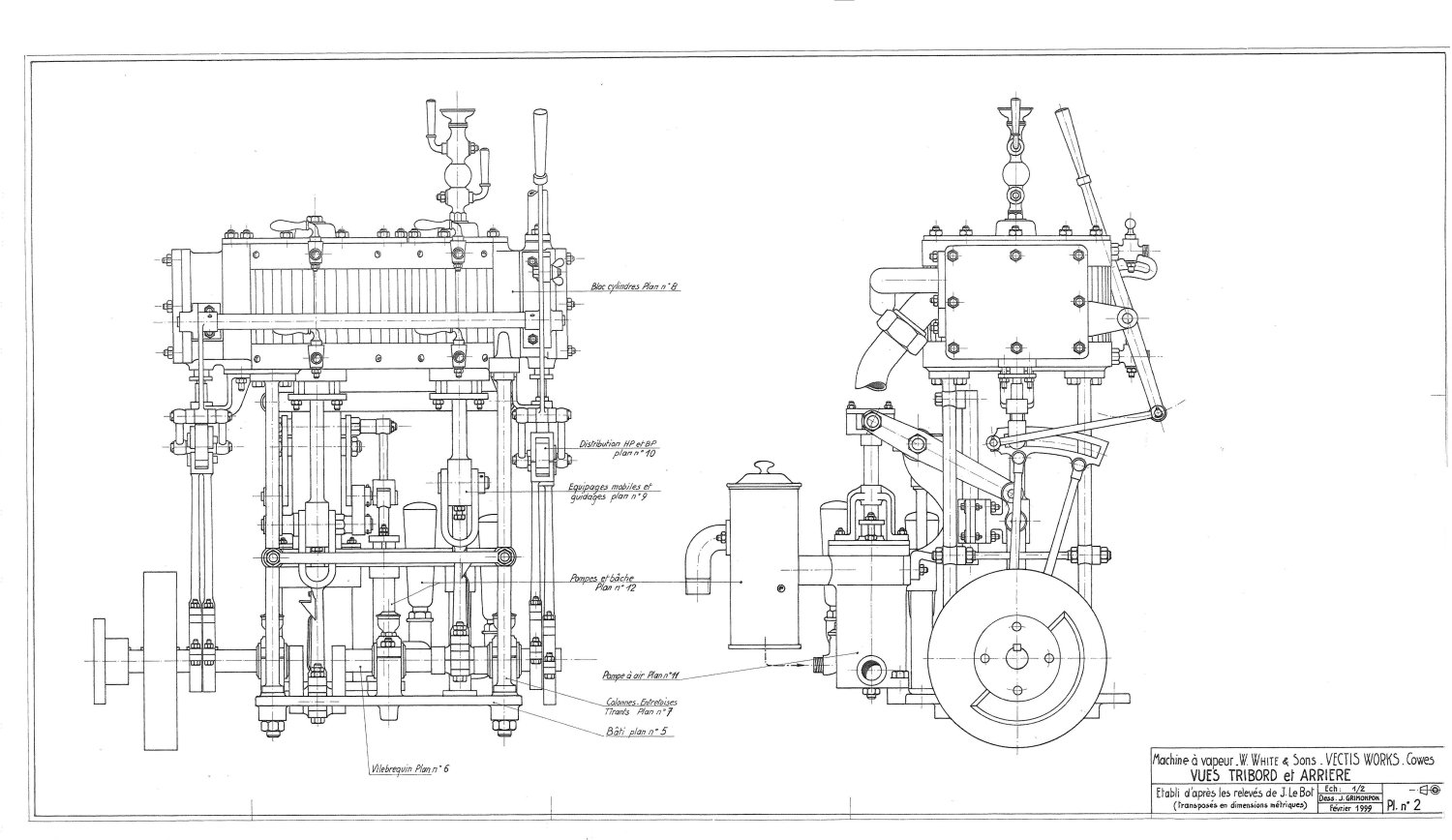

 Plan 2 Vues tribord et arrière |

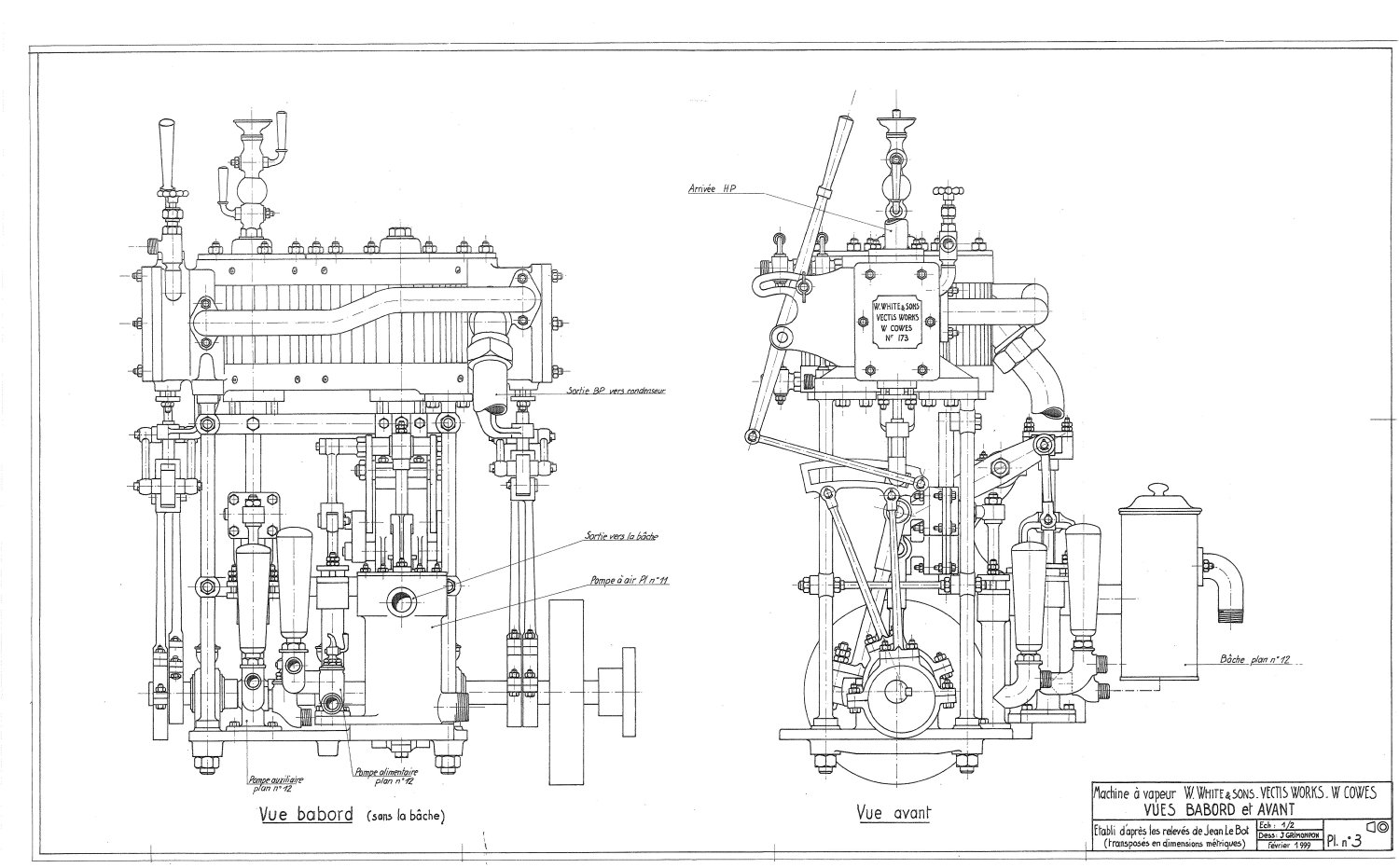

 plan 3 Vues bâbord et avant |

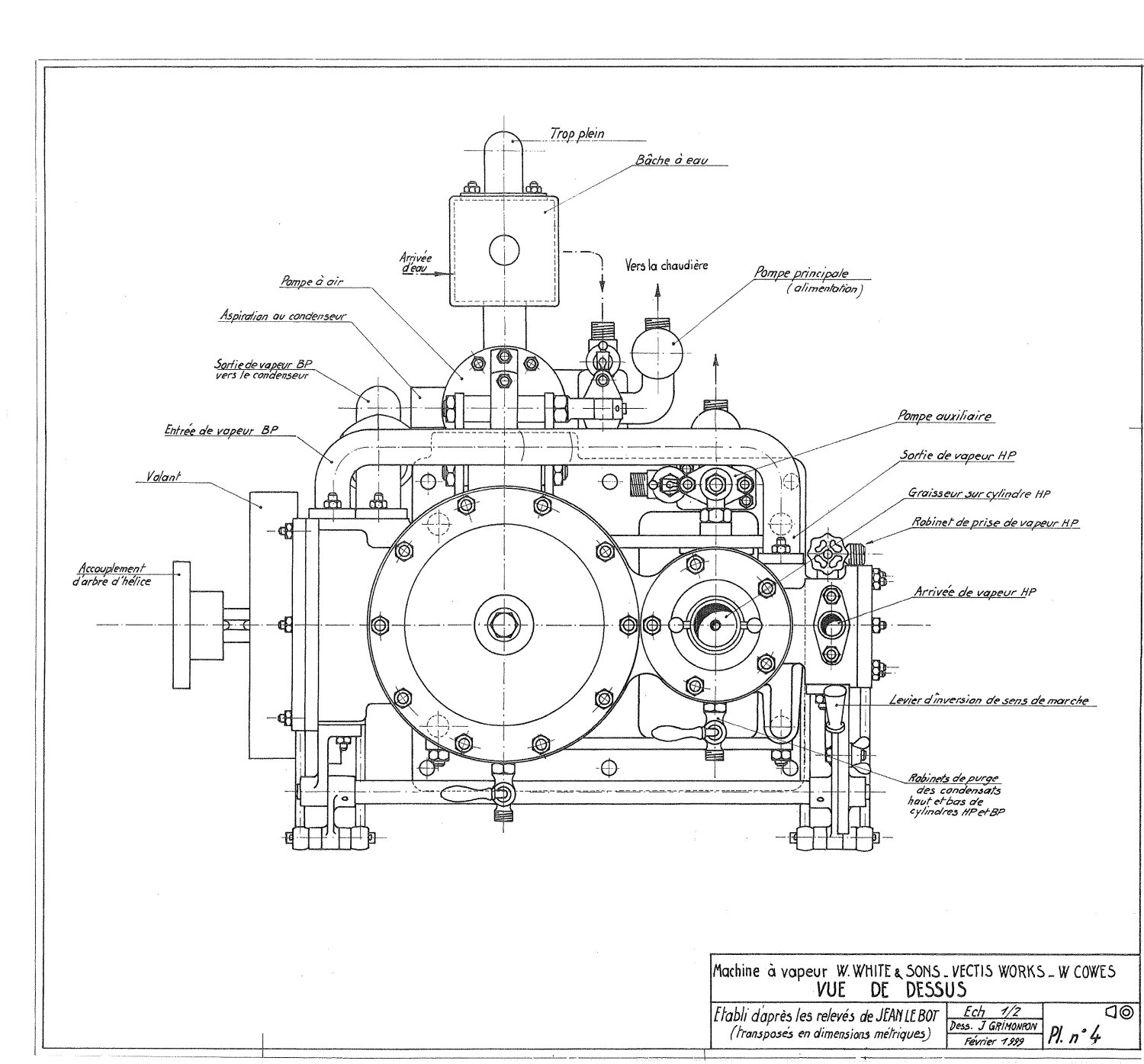

 Plan 4 Vue de dessus |
 Plan 5 Bâti |

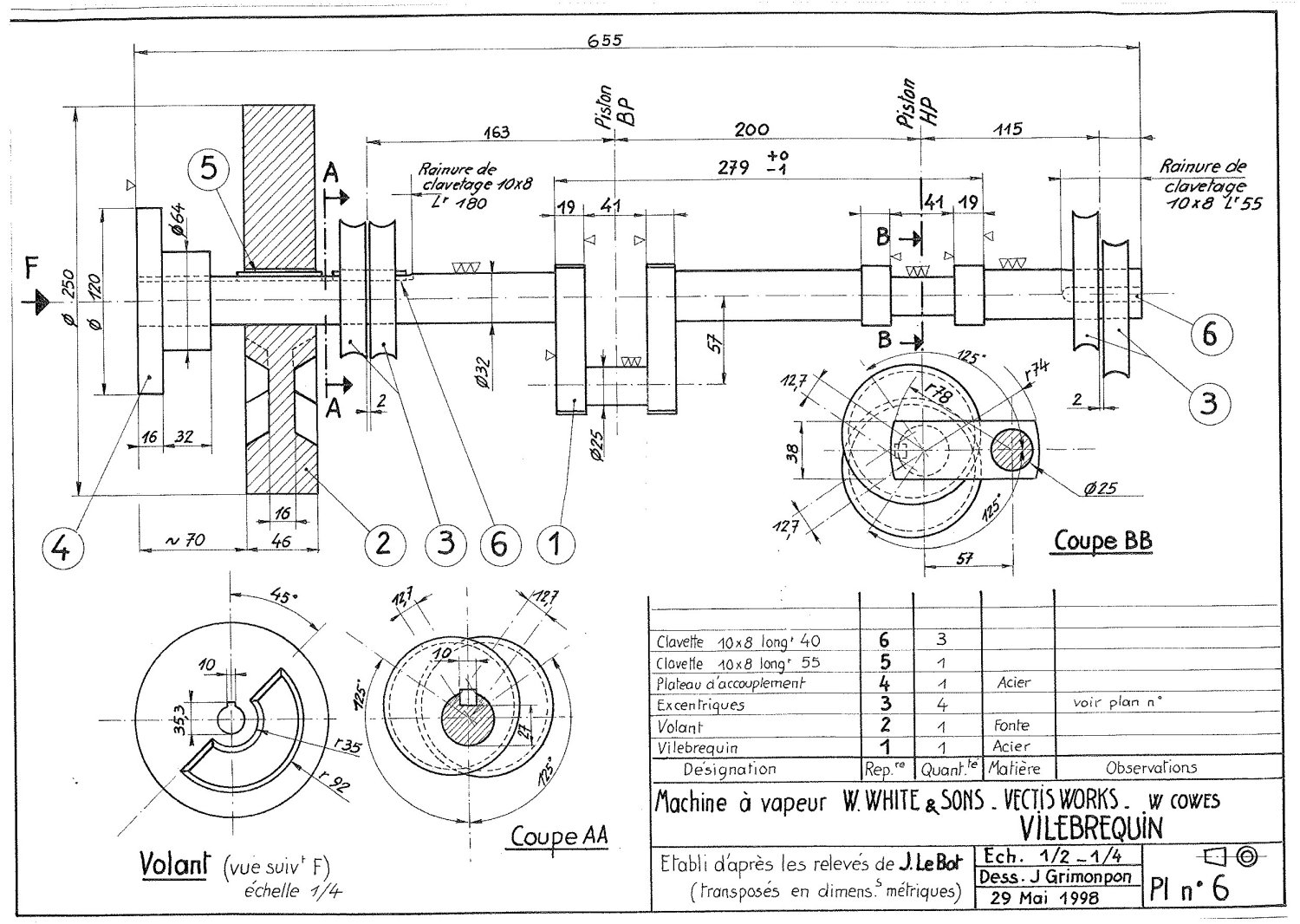

 plan 6 Vilebrequin |

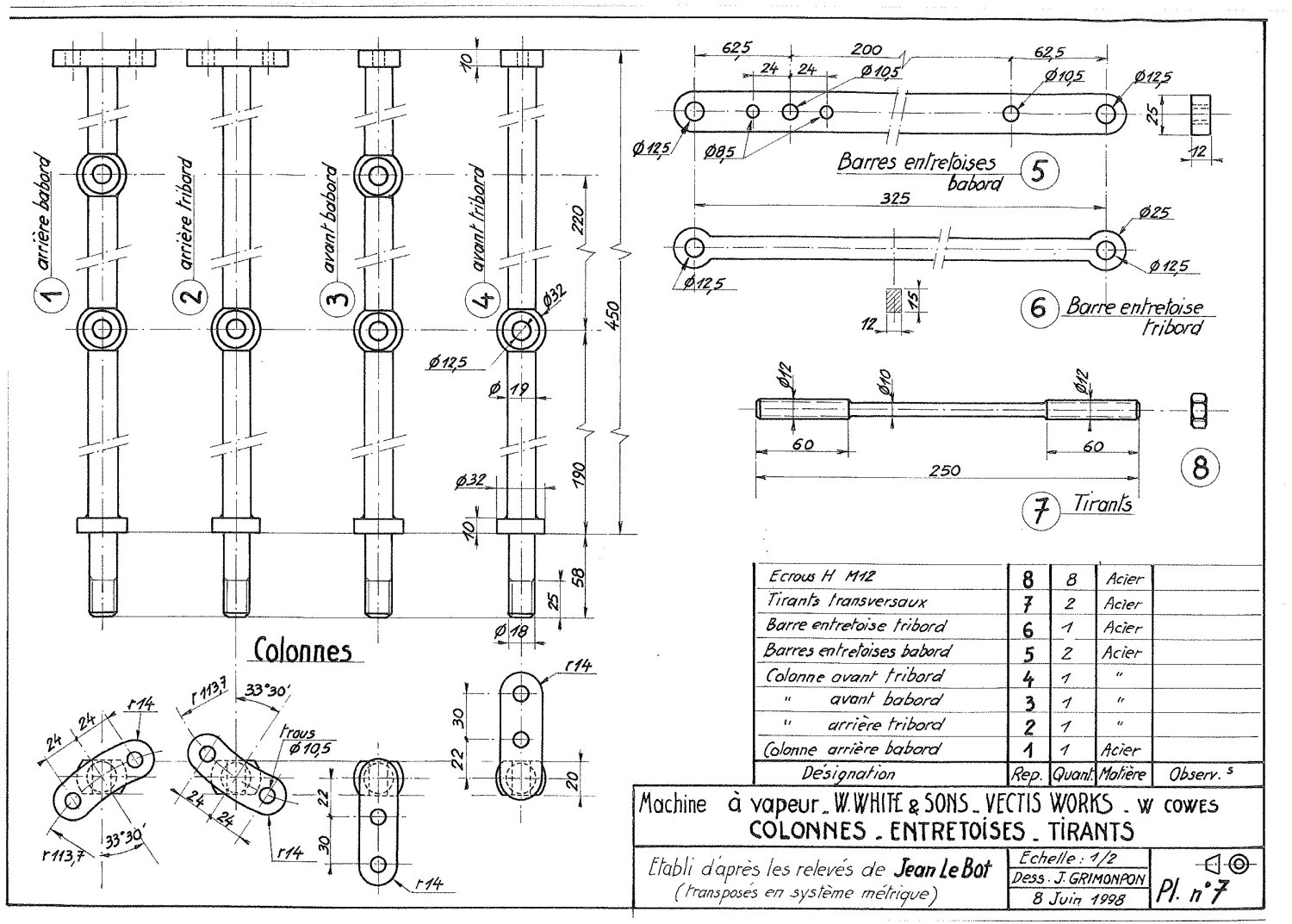

 plan 7 Colonnes, entretoises, tirants |

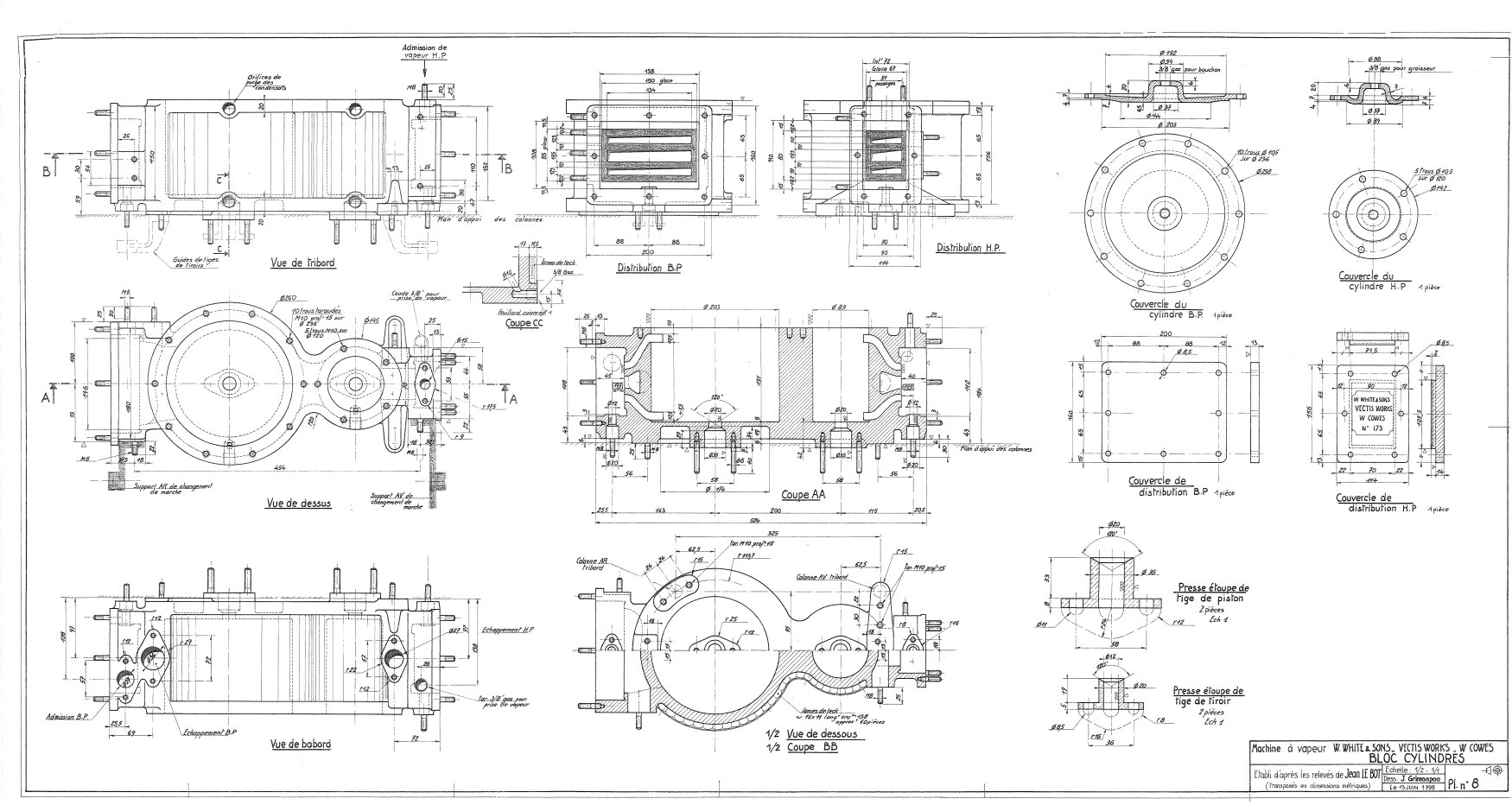

 Plan 8 Blocs cylindres |

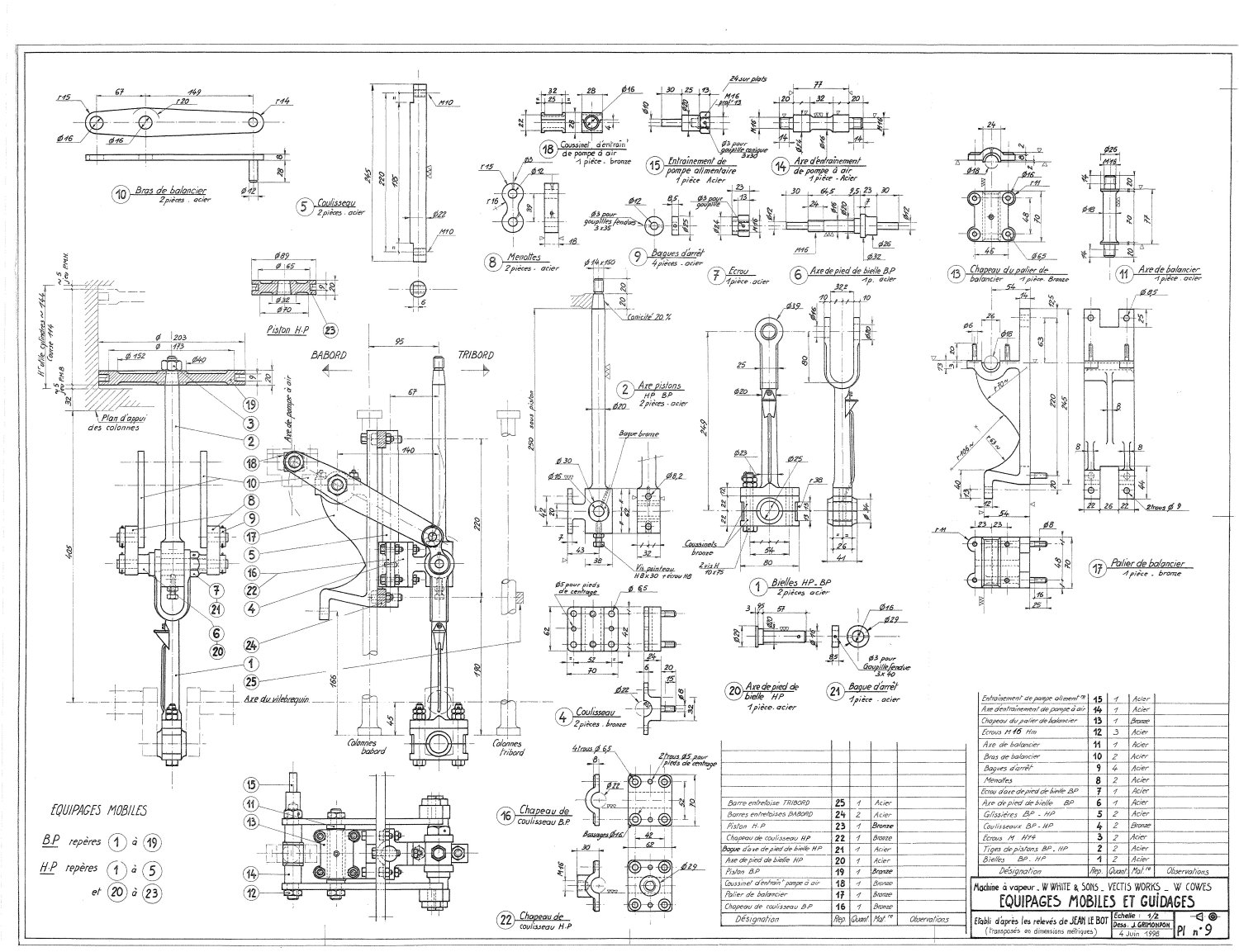

 Plan 9 Équipages mobiles et guidages |

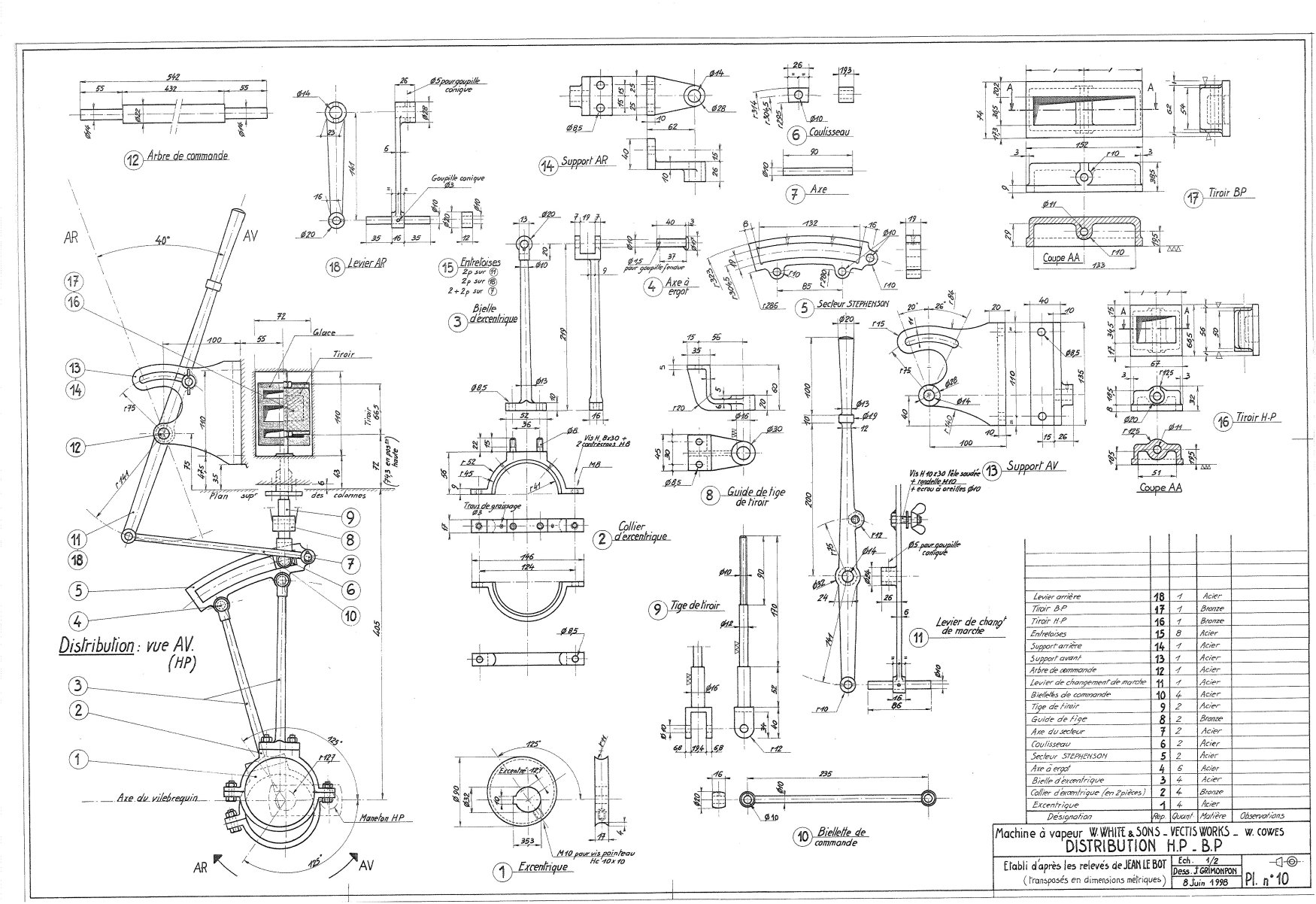

 Plan 10 Distribution HP et BP |

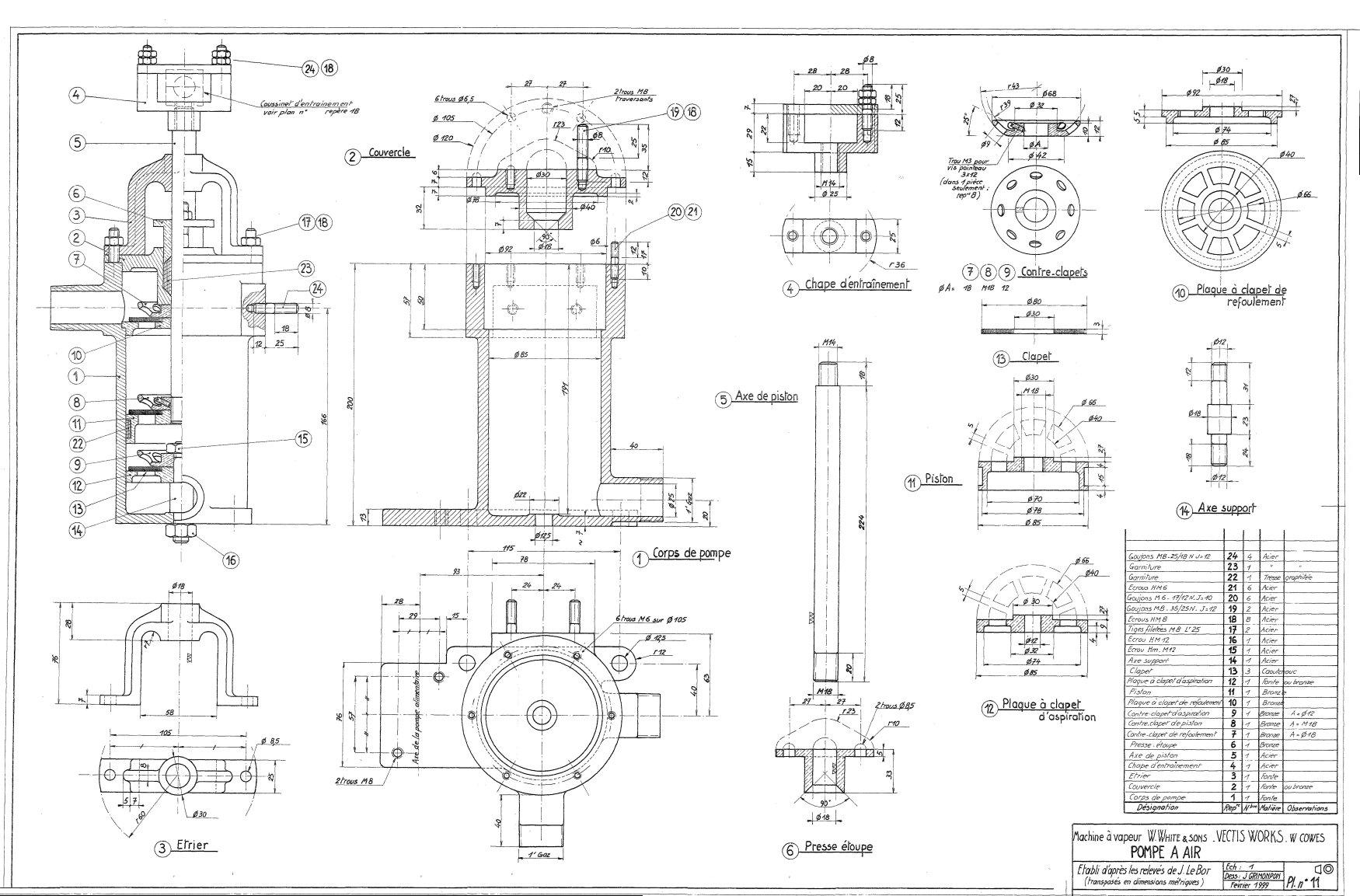

 plan 11 Pompe à air |

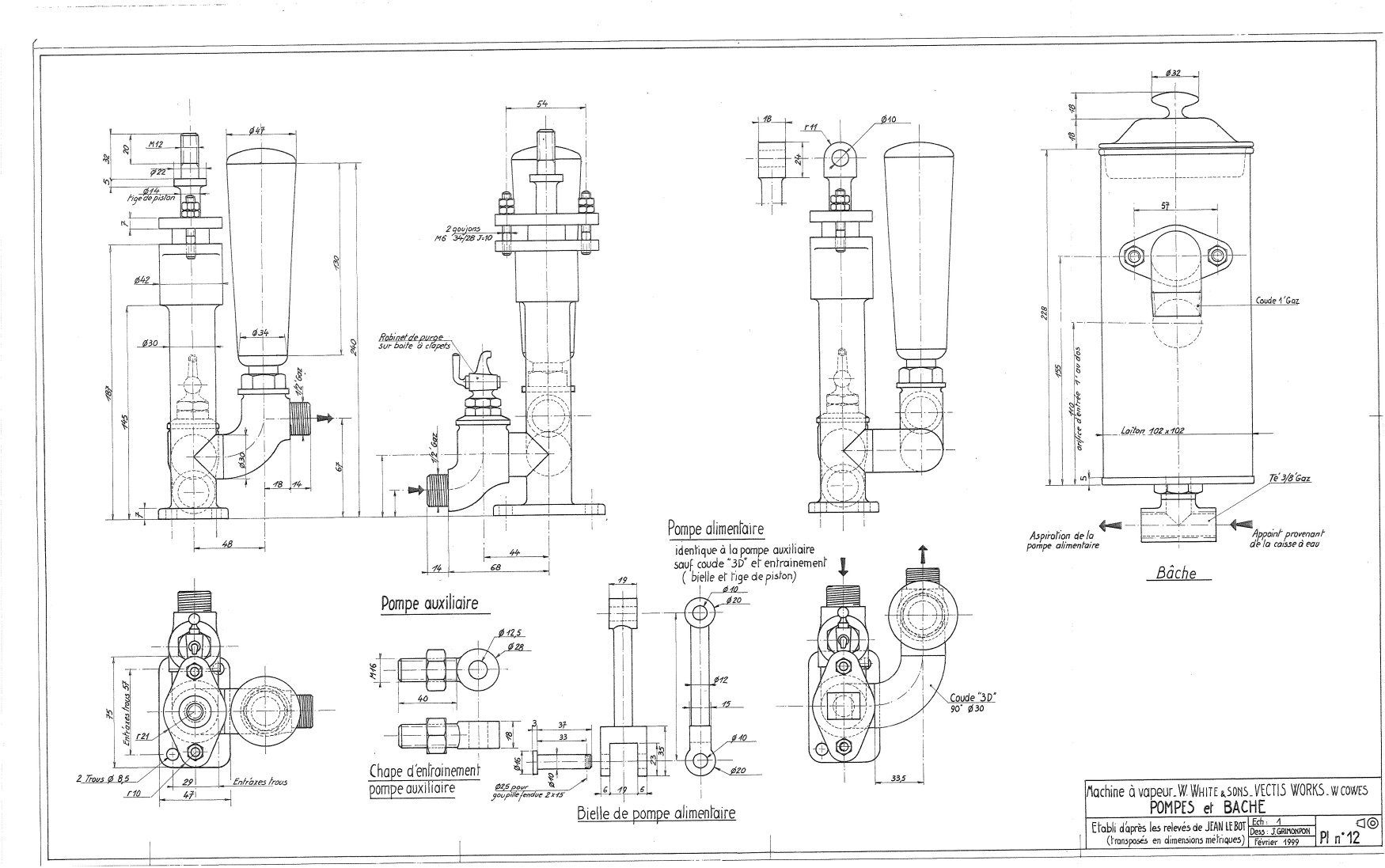

 Plan 12 Pompes et bâche |
