La coque
 |

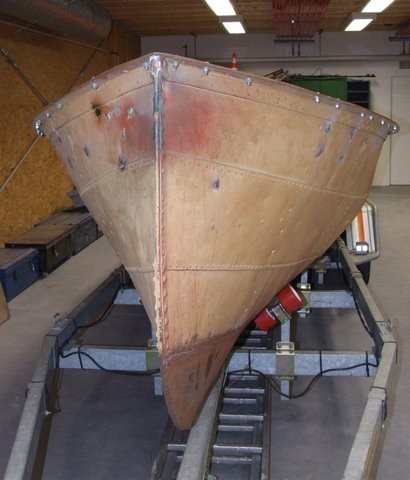

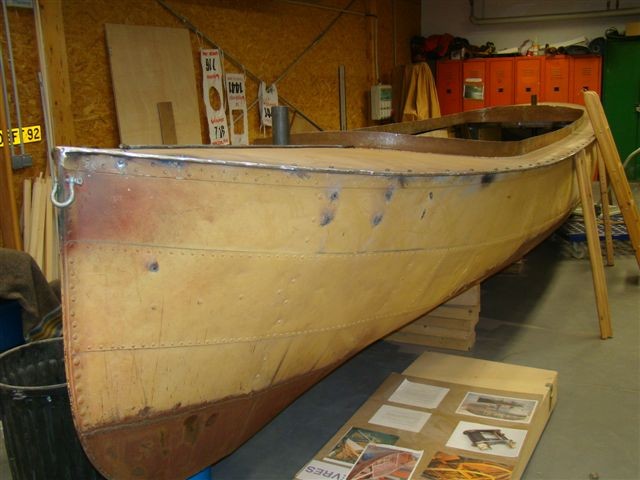

La coque de la Vigie est construite en tôle de 4 mm rivetées |
 |

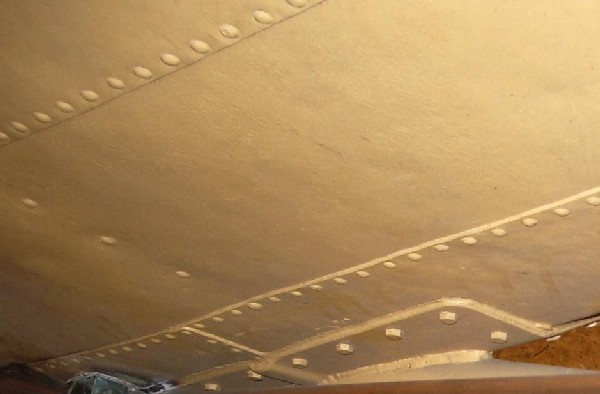

Détail des rivures. Têtes de rivet 8mm, corps : 4 mm. |
 |

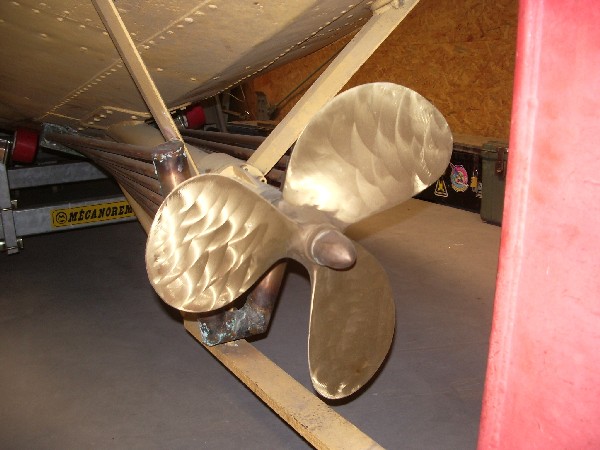

L'hélice. |
 |

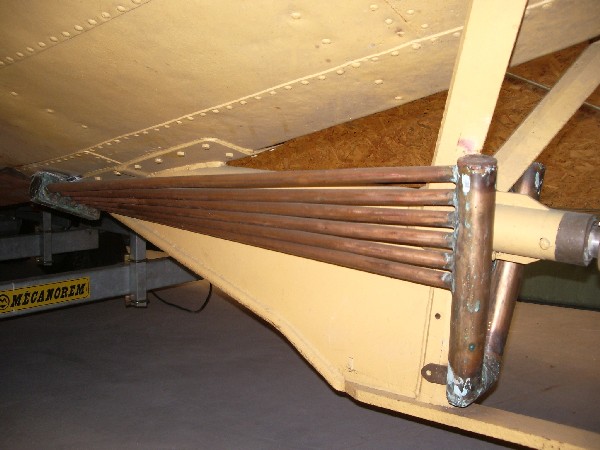

Le condenseur. Le condenseur a du être transformé car il n'avait pas de point bas pour pomper les condensats. |
 |

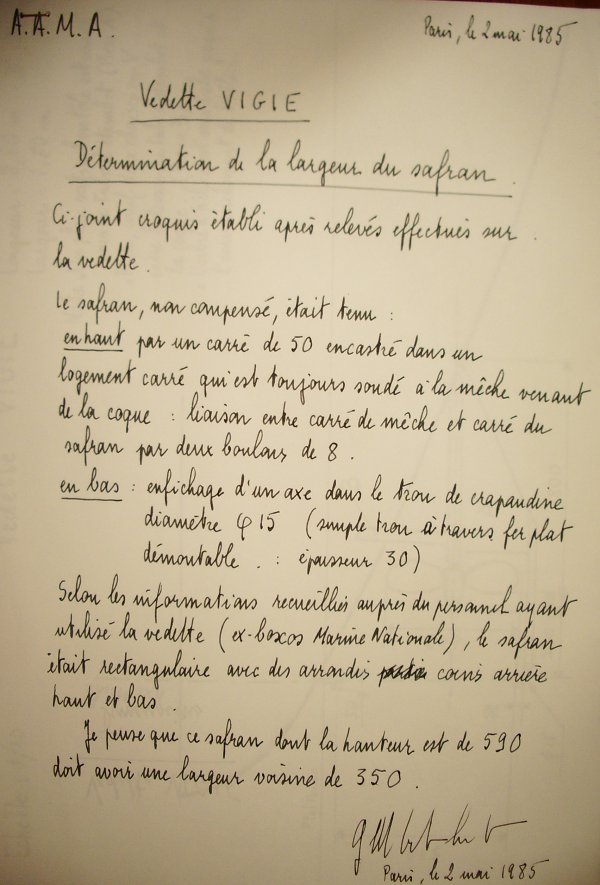

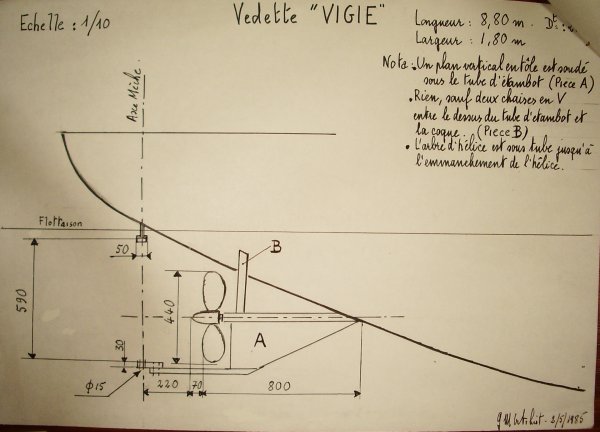

 Sur
la détermination de la longueur du safran. |

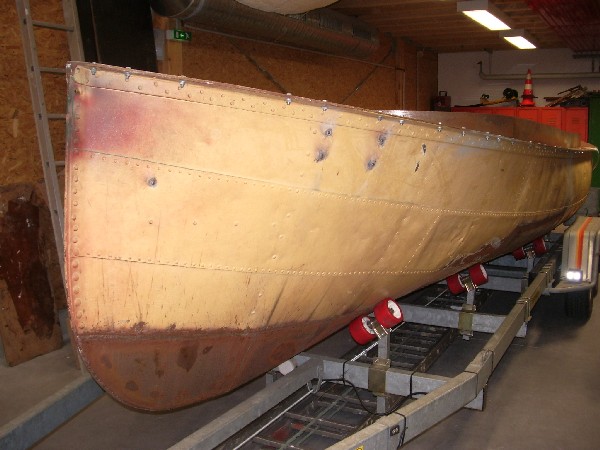

La coque au cours de temps a été rapiécée, surtout dans la partie basse. Certaines tôles notamment le long de la quille ont été remplacées et soudées bord à bord.

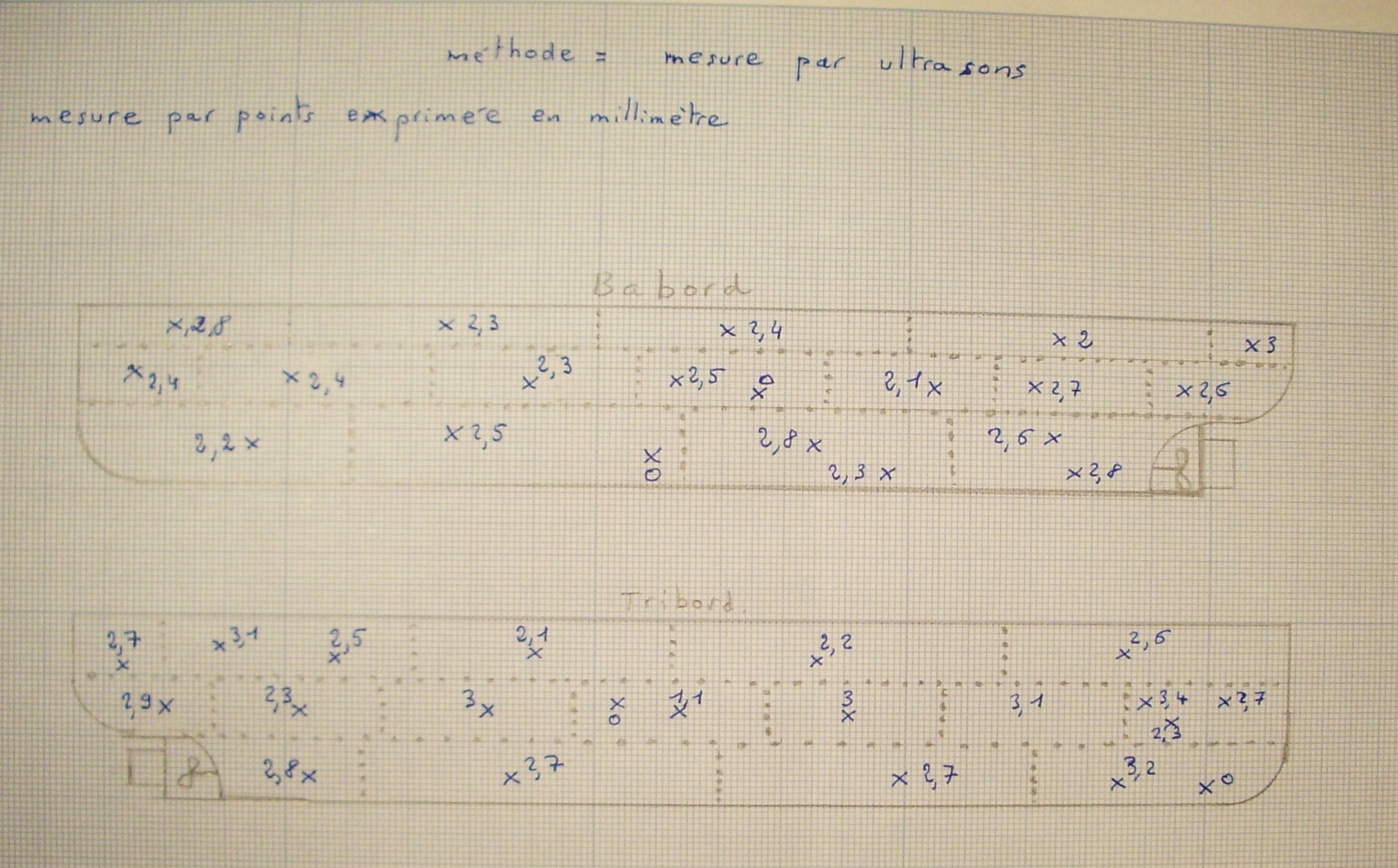

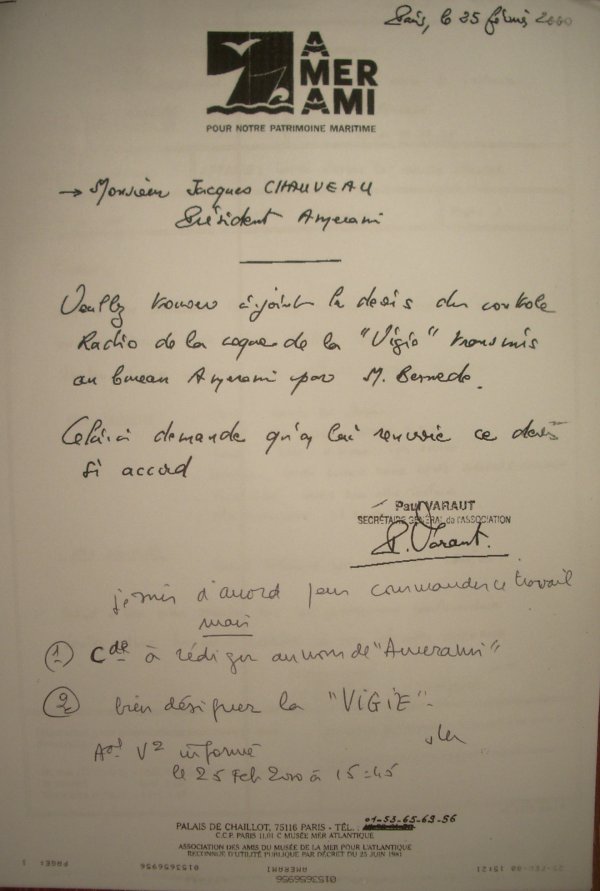

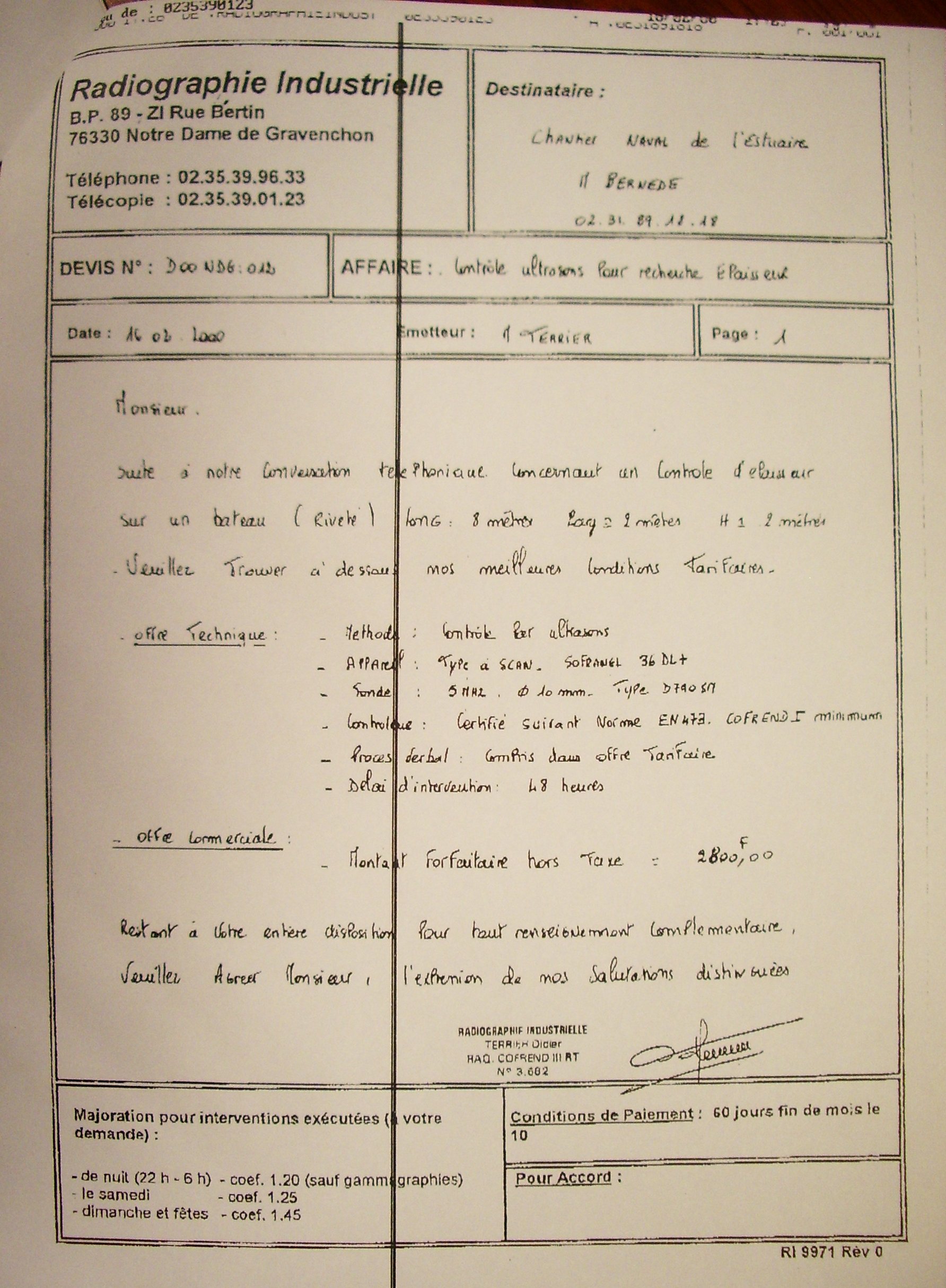

Radiographie de la coque
effectuée le 16 février 2000
