Commande des tiroirs et des soupapes,

Primitivement la commande des tiroirs s'effectuait au moyen de cames, On satisfait, ainsi, aux deux conditions d'ouvrir le tiroir instantanément et pendant la course presque complète, mais ce système produit des frottements considérables qui finissent par émousser les arêtes, de sorte qu'en fin de compte il se produit des chocs et des flottements,
Puis l'excentrique circulaire a été employé d'abord dans toute sa simplicité, et peu après, réuni à des coulisses de différents genres dans le but de modifier son mode de transmission aux tiroirs ou de provoquer même des changements de marche,
Dans la transmission aux soupapes, par l'excentrique, Il doit y avoir une sorte d'arrêt pour que la soupape appuie bien sur son siège.
Si la distribution comporte deux tiroirs, comme dans la détente Mayer, il va sans dire que le calage de la soupape ou du tiroir de détente est différent du calage du tiroir proprement dit.
Une autre classe est celle des distributeurs disposés au nombre de 4 : ceux de l'introduction et ceux de l'échappement, à chacune des extrémités du cylindre; ils ont, les uns et les autres, une transmission distincte; les soupapes ou tiroirs d'échappement sont réglés une fois pour toutes tandis que les distributeurs d'admission modifient leur course selon la force à produire, généralement au moyen du régulateur.

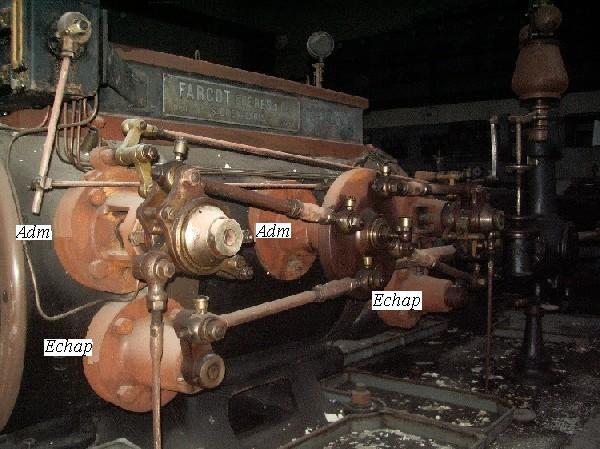

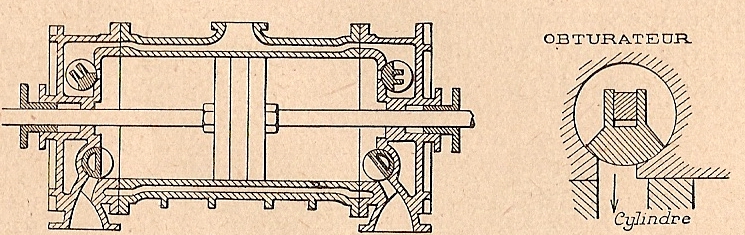

Sur la machine Farcot, il y a quatre tiroirs d'une forme spéciale qui possèdent un mouvement alternatif circulaire. Ce sont en quelque sorte, des glissières cylindriques qui leur ont fait donner le nom de robinets ou d'obturateurs; ils fonctionnent aux deux bouts des cylindres sur les plateaux de fond; la capacité de l'espace mort est, ainsi, considérablement réduite.
Ils reçoivent leur mouvement de rotation d'une traverse passant à travers le tiroir et leurs extrémités s'engagent dans les crapaudines du couvercle ; la vapeur applique ces tiroirs sur leurs glaces.

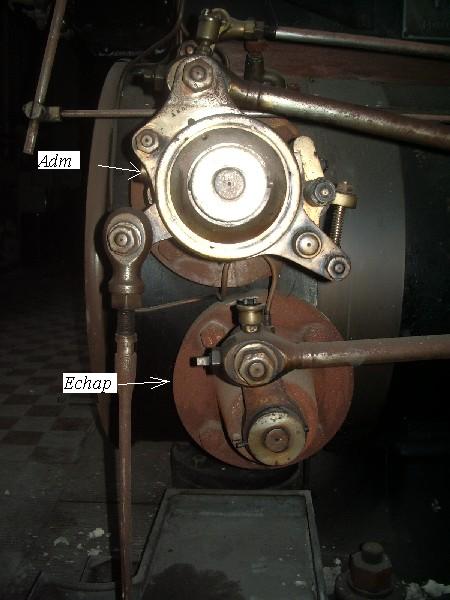

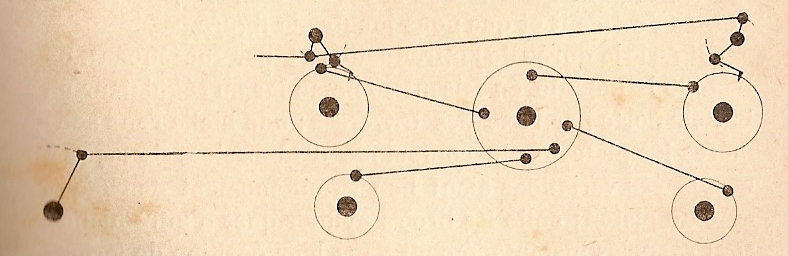

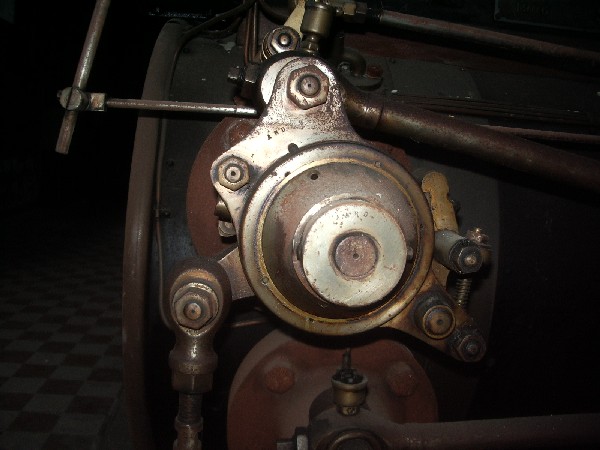

La traverse aboutit, en dehors du cylindre, à un plateau pour les tiroirs d'admission et à une manivelle pour ceux d'échappement (en bas) ; plateaux et manivelles sont mis en mouvement par des biellettes réglables de longueur dont les crosses sont fixées à un plateau circulaire principal dont tous les points décrivent des arcs correspondants; pour cela, ce dernier plateau, situé dans l'axe médian du cylindre, est actionné par une longue bielle qui va et vient de la quantité voulue par le jeu d'un excentrique calé sur l'arbre du volant.
On varie la durée de l'introduction et, par conséquent, on modifie la détente, en faisant commander au régulateur un buttoir porté par l'axe des traverses; une bielle rend solidaires les plateaux de commande d'admission, de façon à ce que ces variations aient lieu simultanément de chaque côté du piston; enfin les tiroirs cylindriques d'introduction sont rappelés instantanément dans leur position de fermeture par des soupapes à air que contrebuttent des ressorts.

Caractéristiques des machines Farcot n° 2233 et 2256 de l'usine Singer
A l'exception prêt que la course du piston est de 1,000 au lieu de 1,300 mm.

La consomation annoncée, par cheval/heure, avec le moteur Farcot est de 5,500 kilos pour les grandes puissances et de 7 kilos pour les petites ; les chiffres du tableau sont le résultat de divers essais de puissance et de consommation.
