La détente Farcot-Corliss

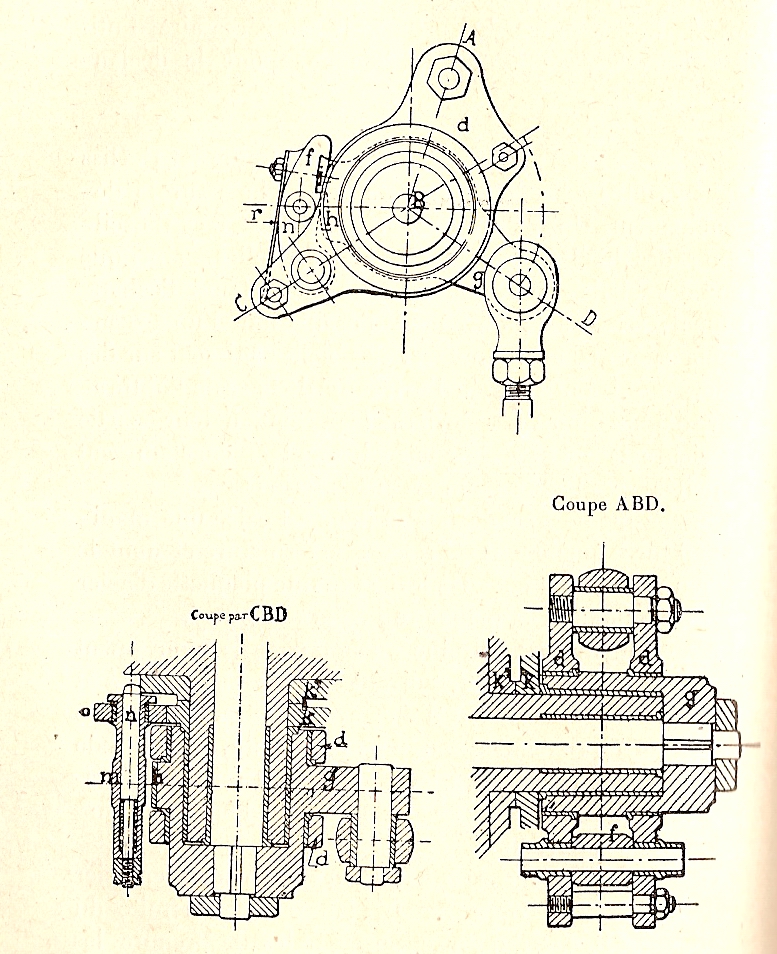

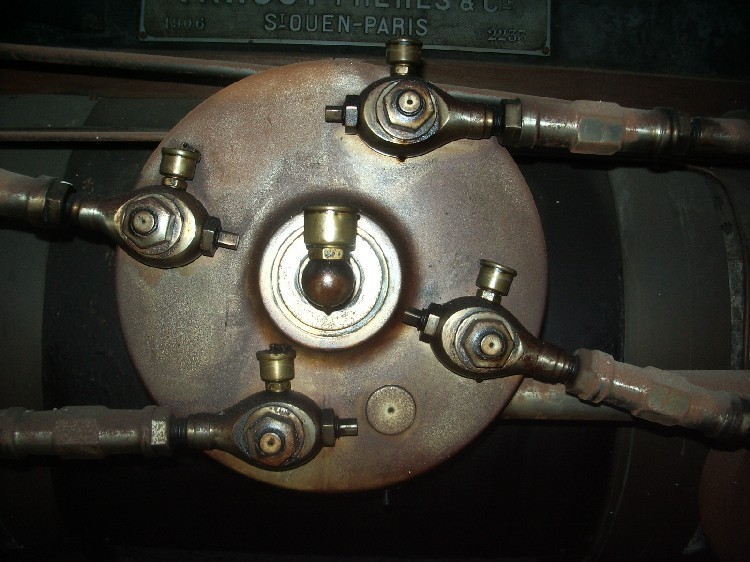

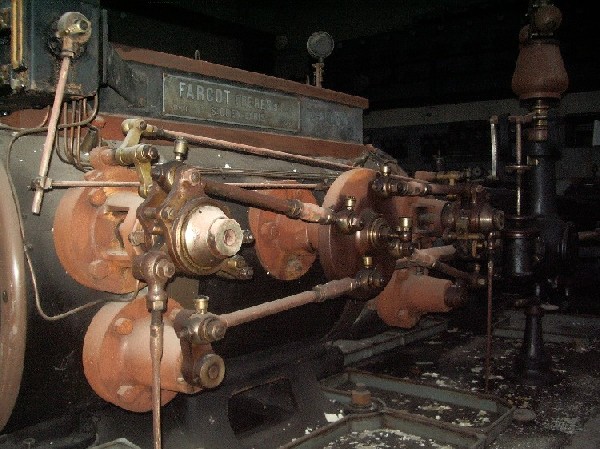

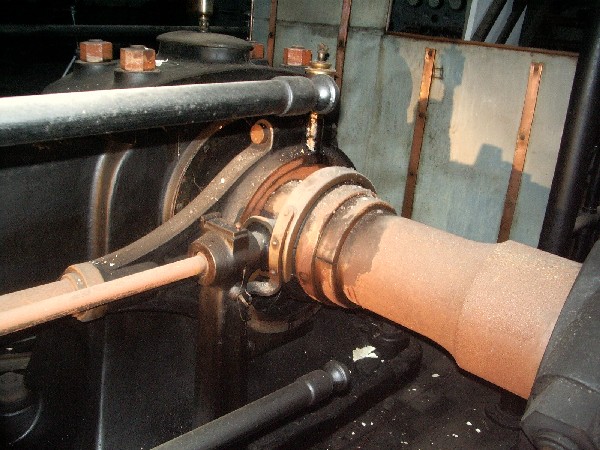

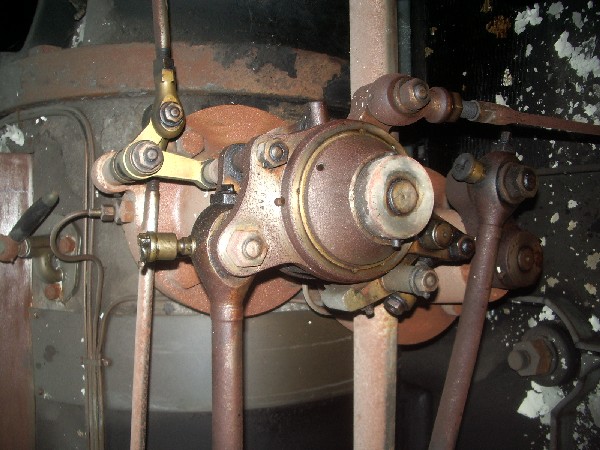

La détente Farcot-Corliss utilise les deux cours de la clenche pour le déclenchement. Un plateau central portant les axes d'oscillation des bielles de commande des déclics, ainsi que ceux des bielles de commande des obturateurs d'échappement, reçoit un mouvement d'oscillation d'un excentrique calé sur l'arbre moteur. Ces bielles agissent sur des leviers d qui sont fous sur l'extrémité de l'axe de l'obturateur d'admission. Les leviers d portent à leur partie inférieure la manette d'enclenchement f, constamment sollicitée vers l'axe par un ressort extérieur r.
Sur ce même axe de l'obturateur est calée une manivelle g sur laquelle agit un ressort de fermeture et dont le moyeu présente, à côté des leviers d, une plaquette d'acier h correspondant à la plaquette j de la manette f.

L'obturateur, sera entraîné ou non dans le mouvement d'oscillation des leviers d, suivant que les plaquettes h et j seront en prise ou non l'une avec l'autre, Pour faire cesser cet entraînement au moment voulu, il suffit de forcer la manette f à s'écarter de l'axe du tiroir en neutralisant l'action du ressort extérieur r qui tend constamment à l'en

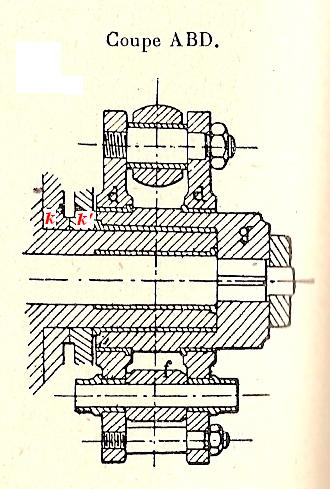

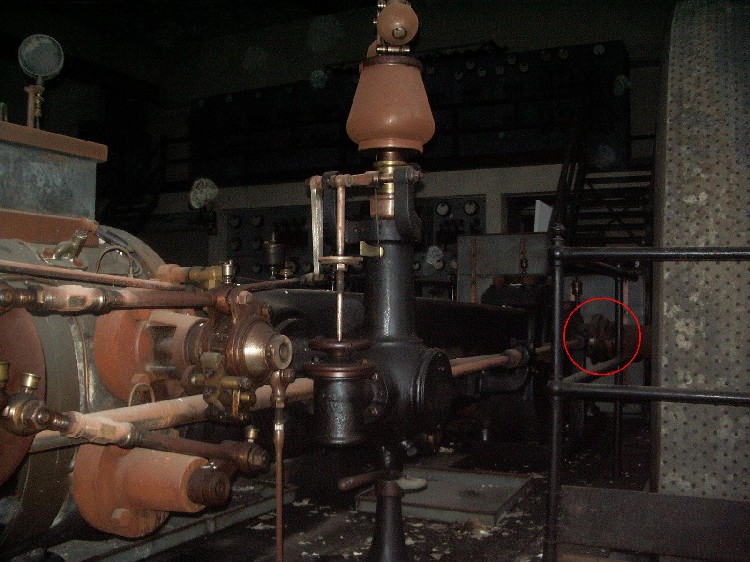

l'approcher. Ce déclenchement est produit par deux cames en acier k et k', placées à l'extrémité du support de la distribution et susceptibles de prendre les positions convenables par l'intermédiaire de bielles soumises à l'action du régulateur.

Les bosses excentrées de ces cames, marchant l'une vers l'autre, viennent se présenter plus ou moins tôt sous un grain 0 tournant librement sur le doigt m de la manette f. La came k agit directement sur le doigt m, par l'intermédiaire du grain 0 pour produire le déclenchement pendant l'aller de l'obturateur, c'est-à-dire pour les petites introductions 35 % de la course du piston ; la came k produit au contraire ce déclenchement pendant le retour de l'obturateur jusqu'aux 80°/0 en agissant sur le doigt mobile intérieur n Pendant l'aller de l'obturateur, ce doigt n disparaît dans m, poussé par un plan incliné latéral de la came k des grandes introductions, il évite ainsi la bosse de cette came qui empêcherait l'action de la première came k, par suite de la position que lui impose le régulateur. C'est le doigt n qui, repoussé brutalement dans son logement par un ressort, vient se présenter derrière la bosse et les cames k' pour déclencher à son tour plus ou moins tôt aux grandes introductions .
Grâce à cette disposition, l'organe de déclenchement, qui agit pour les grandes introductions n'a pas suffit pour déclencher, de sorte que, dans la marche habituelle n se déplace sans subir ni produire aucun frottement sur la bosse et sur le flanc de la came k'. Des dispositifs analogues produisant le déclenchement pendant la période de fermeture de l'obturateur, ont également été adoptés par divers constructeurs. Dans la machine Farcot-Corliss, comme dans toutes les machines à obturateurs, la commande des obturateurs est réglée de manière que la distribution se produise de la manière suivante :

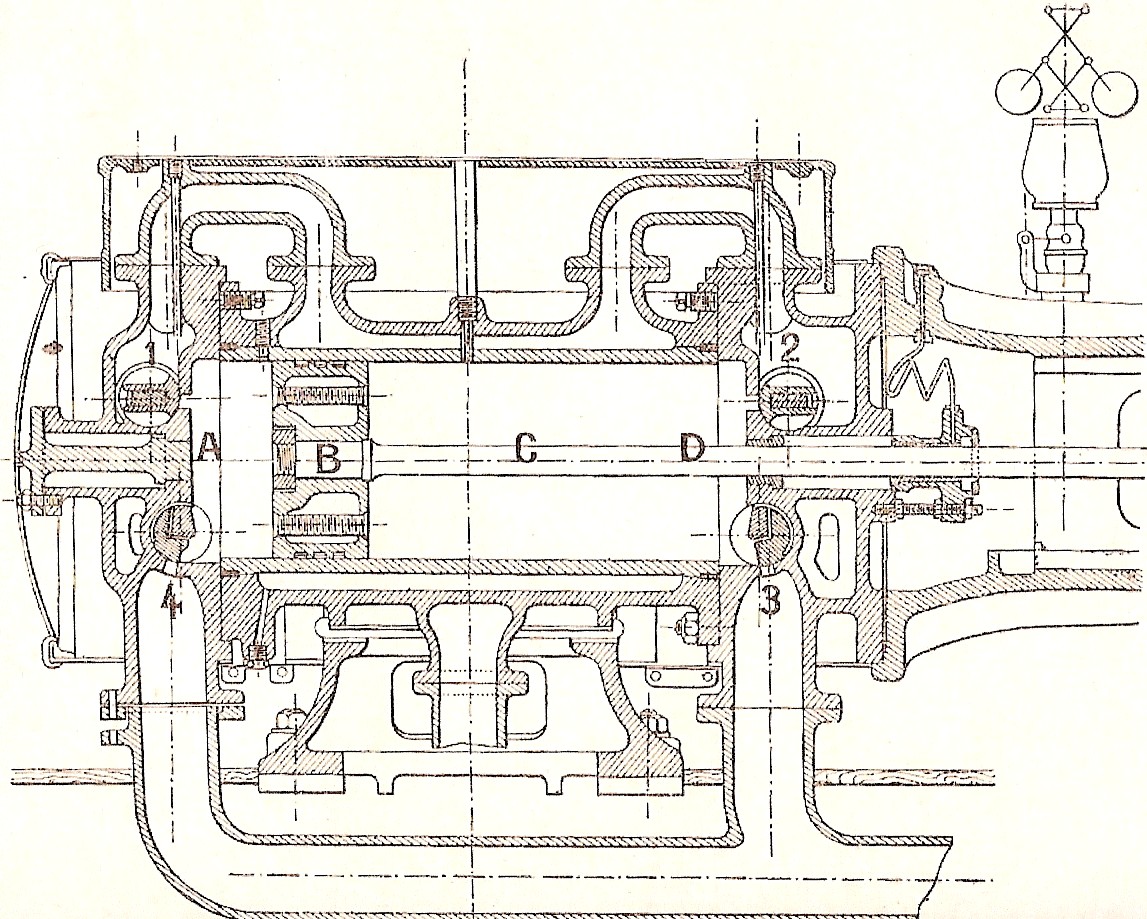

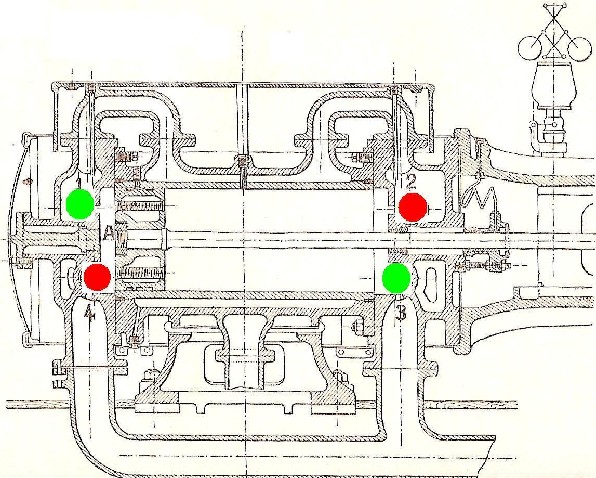

• Le piston étant en A, l'obturateur 4 se ferme, 1 et 3 s'ouvrent, 2 est fermé, l'admission se fait à gauche, l'échappement à droite.

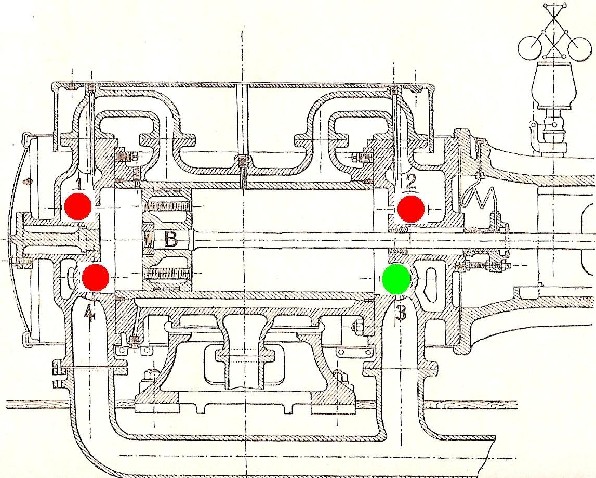

• Le piston étant B, 1 se ferme brusquement, 3 reste ouvert, 2 et 4 sont fermés, la détente commence à gauche, l'échappement continue à droite.

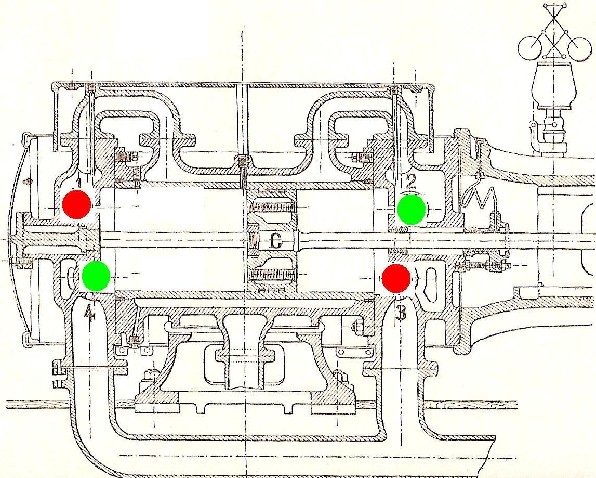

• Le piston étant C, 3 se ferme, la compression commence à droite, 2 et 4 s'ouvrent, 1 est fermé, l'avance à admission se fait à droite, l'avance à l'échappement à gauche.

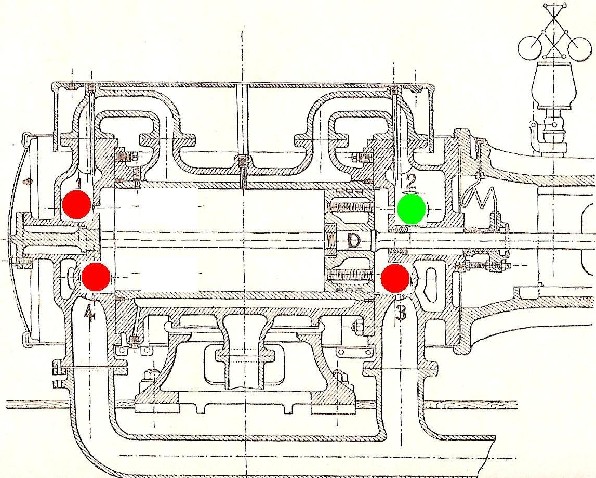

• Puis le piston en D 2 restant ouvert et 4 se fermant l'admission se produit à droite et ainsi de suite.
