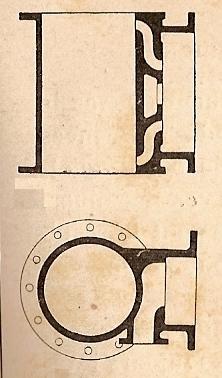

Disposition du cylindre
Le cylindre à vapeur est exécuté en fonte ou en acier
coulé. Il est pourvu d'une enveloppe, surtout dans les machines à condensation et
à grande détente, cependant si la machine doit fonctionner à haute pression et sans condensation, les pertes
et les fuites sont moins importantes. Si on veut faire un moteur léger ou si l'on dispose de la
surchauffe, on peut ne pas employer d'enveloppe car la
confection de cette pièce, avec enveloppe de fonte, est plus difficile; il faut
donner à la fonderie une certaine force au noyau qui formera le vide intérieur.
On est, ensuite, obligé de vider le noyau et du sable reste toujours interposé dans les coins et, inévitablement, il serait entraîné dans
le cylindre qui, pour cette cause, est souvent grippé.
C'est pour cela que l'on a fait des cylindres à fourreau.
On introduit à l'intérieur de l'enveloppe un
second cylindre ayant les mêmes diamètre et longueur de la course ; quelquefois le fourreau a lui-même un fond qui
se fixe dans l'enveloppe et le joint de matage est à l'autre extrémité.
On doit faire en sorte que l'effet des dilatations inégales possibles de l'enveloppe et du fourreau ne soit pas
préjudiciable à l'agencement général.
Dans le type de cylindre avec enveloppe
complète, tant la partie cylindrique que les couvercles sont recouverts par
l'enveloppe. Il présente cependant un inconvénient quant à la glace du
tiroir.
Dans ce système à fourreau, on voit que la
confection de la chemise extérieure est plus facile et que si l'on peut faire
varier l'épaisseur de l'enveloppe réelle de vapeur, il faut toujours prévoir des moyens pour
purger convenablement ces capacités, surtout au moment de la, mise en marche, où les condensations sont
les plus
actives.
Dans d'autres systèmes, le réchauffement des parties vives du moteur est poussé à

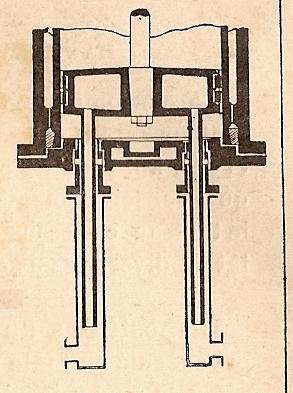

l'extrême, le piston lui même est creux et porte un ou plusieurs appendices traversant le couvercle et se mouvant dans des tubulures extérieures étanches
où circule la vapeur à la pression de la chaudière. L'axe, en ce cas est forcément vertical, afin que l'évacuation de l'eau de condensation puisse
avoir lieu. Ce n'est pas le cas des machines de l'usine Singer.

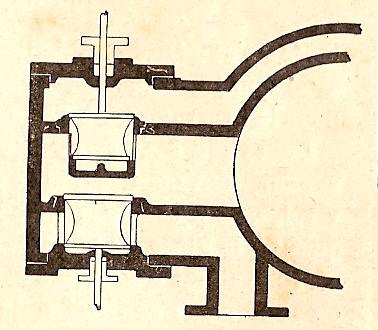

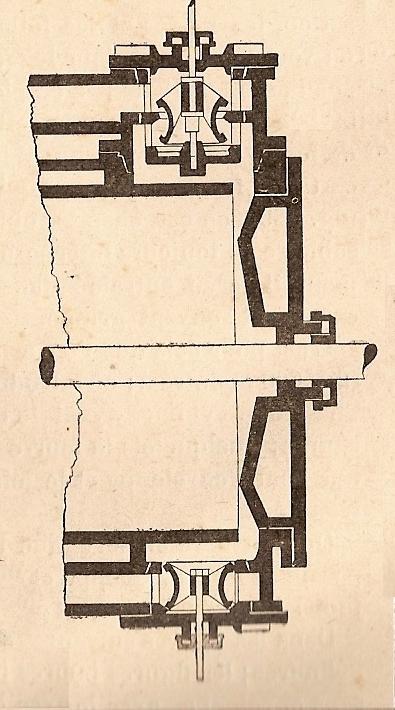

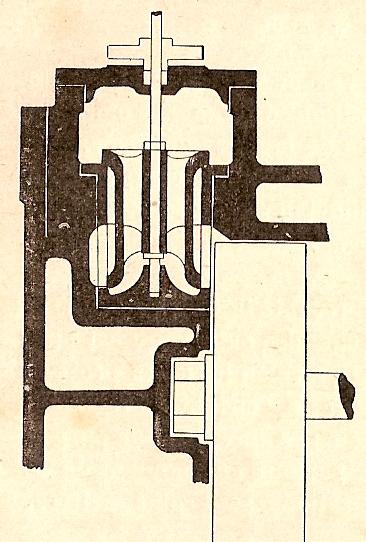

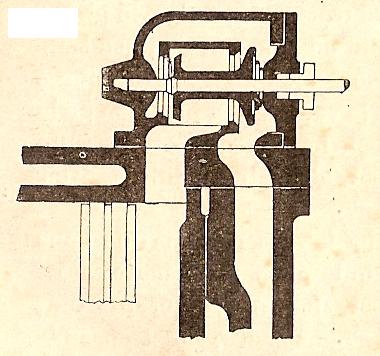

Les machines à plusieurs distributeurs, tiroirs ou soupapes peuvent être agencées de
manières différentes :
