Une visite de l'Ondée

Marc André Dubout
photos prises le 16 juillet 2008 à Brest
grâce au Capitaine de Vaisseau Fauvel,
visite de l'Ondée Machine et chaudières de 1935.

Les auxilaires

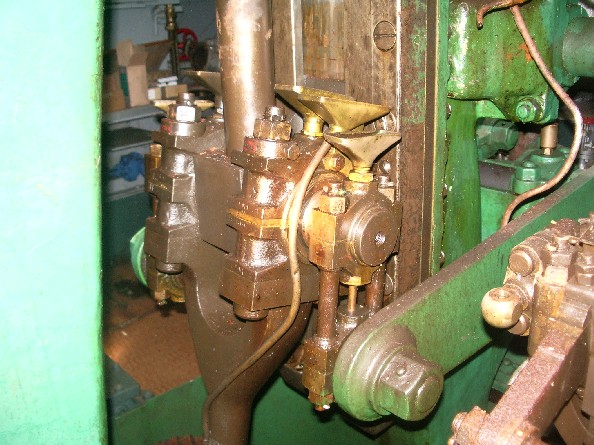

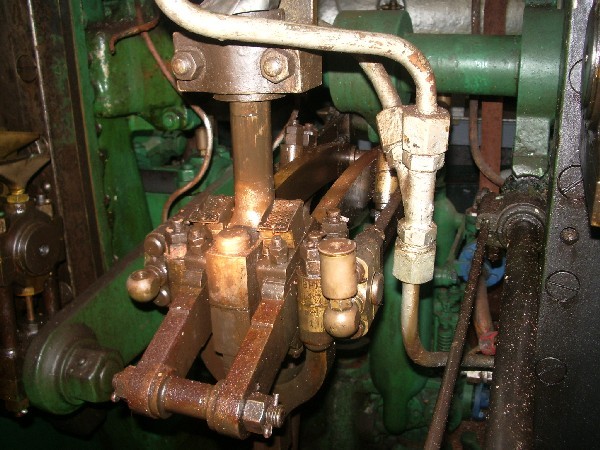

	Détail su système de graissage

Les auxiliaires se situent

• en aval de l'échappement pour la pompe à vide qui envoie la vapeur d'échappement vers le condenseur qui refroidit la vapeur résiduelle pour la transformer en eau. Cette pompe à vide au condenseur aide également le cylindre BP. L'eau est ensuite filtrée afin de retenir l'huile qu'elle contient avant d'être acheminée vers la bâche à eau.
  Le débit de la pompe à vide se calcule sur la base d'un volume engendré par son piston de 100 litres par kg.
  À partir de cette bâche l'eau est pompée à l'aide de la pompe alimentaire, puis refoulée à travers un réchauffeur avant d'être introduite dans la chaudière

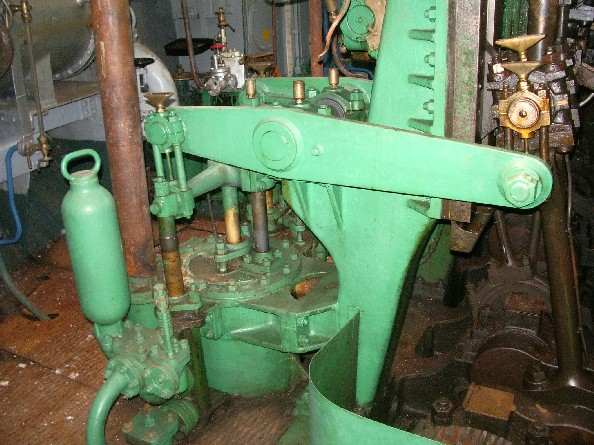

	Bras de levier de la pompe de cale au premier plan (on voit l'anti-bélier), bras qui actionne simultanément la pompe alimentaire qui est derrière.
	Pompe alimentaire. Noter les soupapes de cylindre à ressort et les anti-béliers
	Pompe de sortie du condenseur ?

La présence du condenseur est indispensable pour la bonne utilisation de la vapeur. C'est un accessoire à part entière au même titre que la chaudière ou la machine. Sur certains bateaux il existe une salle de condensation au même titre qu'une salle des machines. A son entrée dans le condenseur, la vapeur doit perdre 600 calories par kg de vapeur.

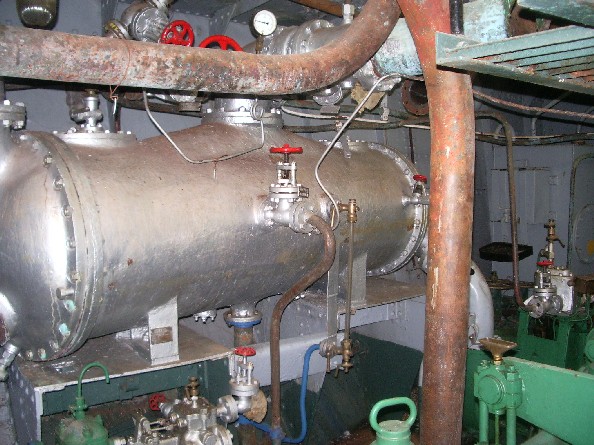

	S'agit-il du condenseur ? Peut-être vu sa proximité avec la bâche à eau derrière à droite.  En haut l'échappement du cylindre BP, à l'extrémité le retour des condensas vers la bâche et en bleu le circuit d'eau froide. Noter l'indicateur de vide en haut du condenseur.  Condenseur à surface ou à mélange ? En tout cas c'est un échangeur thermique. Noter la présence du niveau.

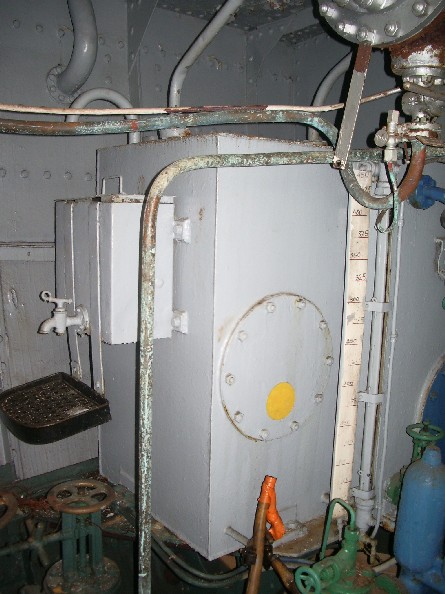

	a bâche à eau. Noter la présence de l'évier rudimentaire.

•

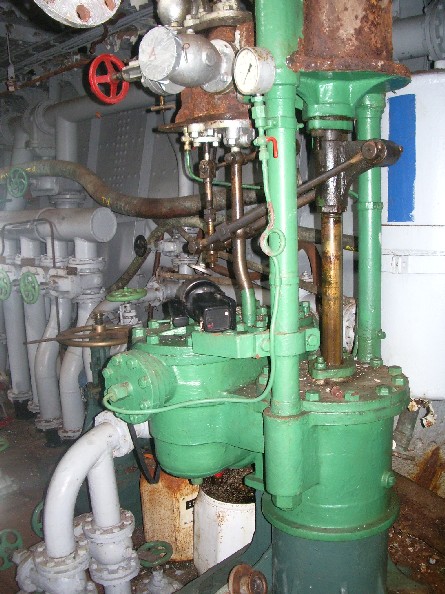

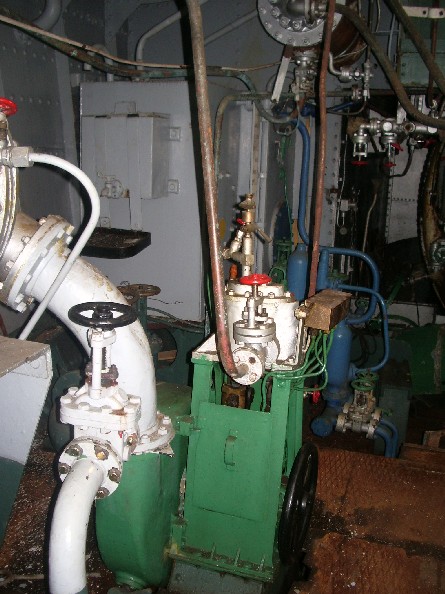

• en prise directe sur la chaudière comme la génératrice à vapeur qui produit le courant pour l'ensemble du bateau ou la pompe verticale de service des diverses citernes ou encore la pompe type Worthington

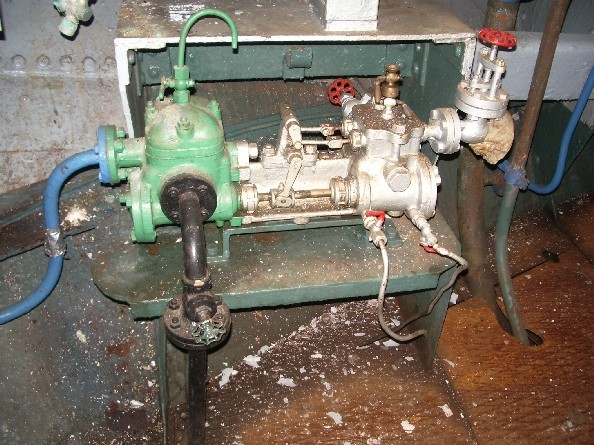

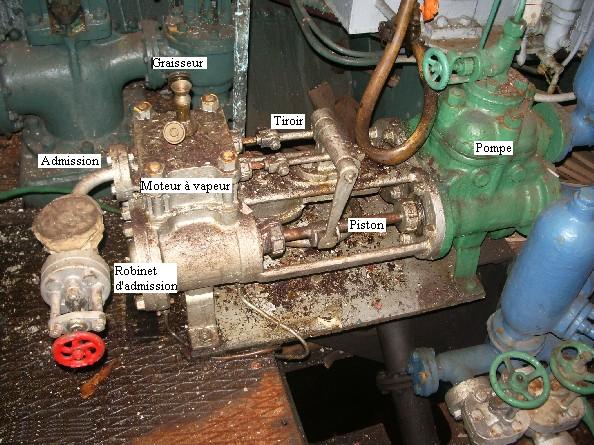

	Pompe à vapeur type Worthington
	Une autre vue de la pompe à vapeur les tuyaux bleus et noirs côté pompe sont les admission et refoulement. En bas du cylindre vapeur on voit les purgeurs. A droite le robinet d'admission de vapeur.
	Pompes à vapeur de service d'un débit de 200 m3/h, son poids est de 300 kg.

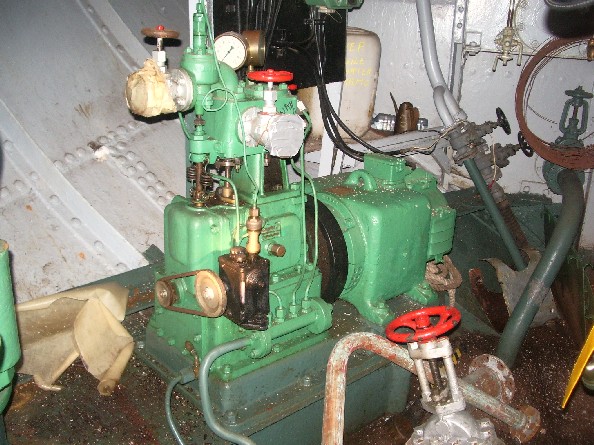

	Génératrice à vapeur qui produit le courant sur le bâtiment.

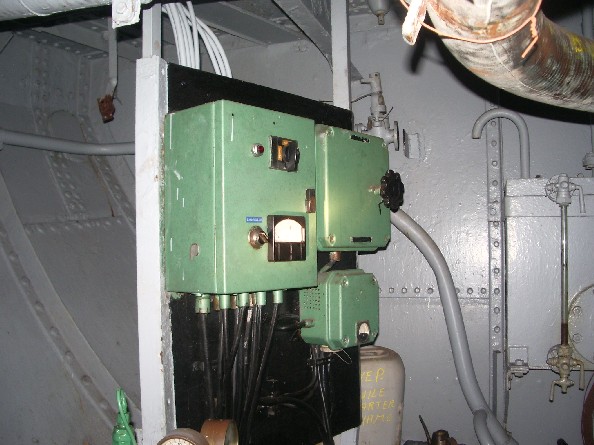

	Tableau électrique.

• Les vannes et autres accessoires.

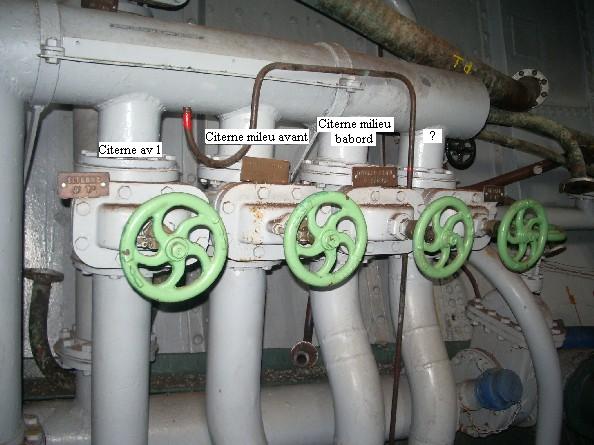

	Les vannes de commande des citernes.
	Vannes.

A l'étrave le guindeau était également actionné par la vapeur.
