Une visite de l'Ondée
Marc
André Dubout
photos
prises le 16 juillet 2008 à Brest
grâce au Capitaine de Vaisseau Fauvel,

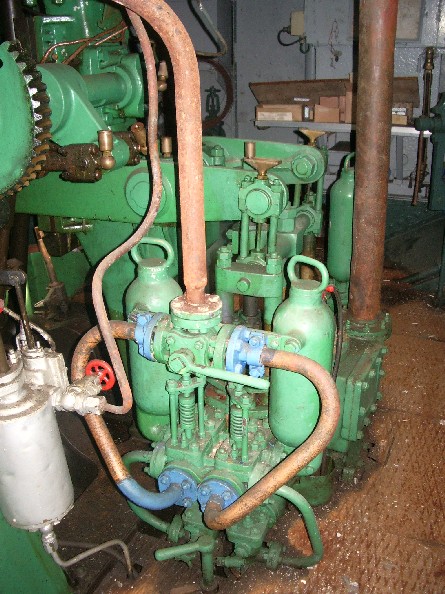

visite de l'Ondée Machine et chaudières de 1935.
La chaudière

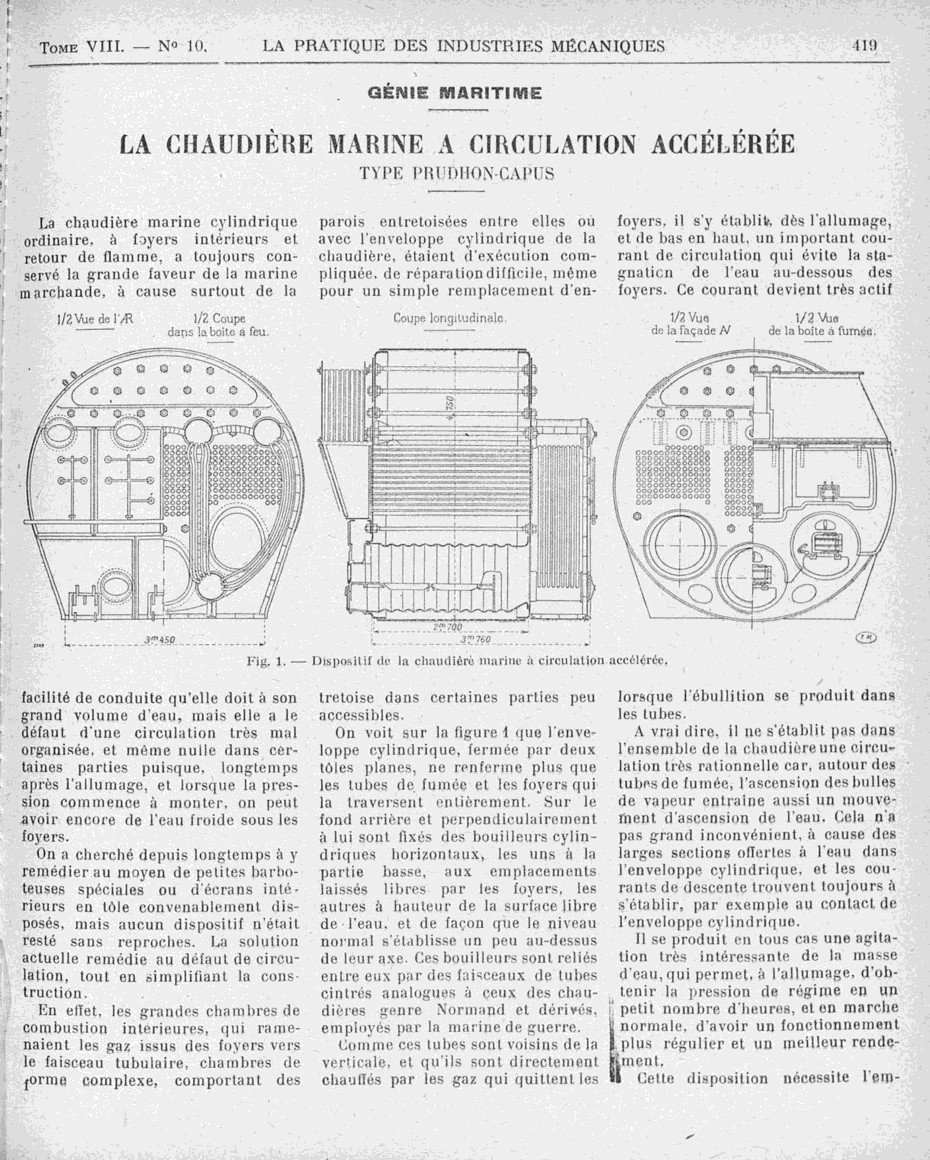

La chaudière est une chaudière tubulaire cylindrique type Prud'hon
& Capus à double foyer. Son timbre est de 13 bars. Elle est à retour
de flammes, c'est à dire que les gaz traversent le foyer longitudinalement puis
reviennent par les tubes situés au-dessus pour s'évacuer par la cheminée.
Les foyers directement soumis à la flamme sont ondulés pour encaisser la
dilation. Le combustible est supporté par un ensemble de grilles posée sur la
sole à l'avant du foyer et sur un sommier au milieu. Les grilles laissent
passer l'air et permettent aux cendres de tomber dans le cendrier.
Au fond du foyer il y a l'autel en maçonnerie et devant un faisceau tubulaire
vertical (tubes d'eau).
La particularité de ce type de chaudière est mélanger tubes d'eau et tubes de
fumée
|
Le manomètre. Noter la lyre. Le timbre semble être limité à 12 bars. |
|

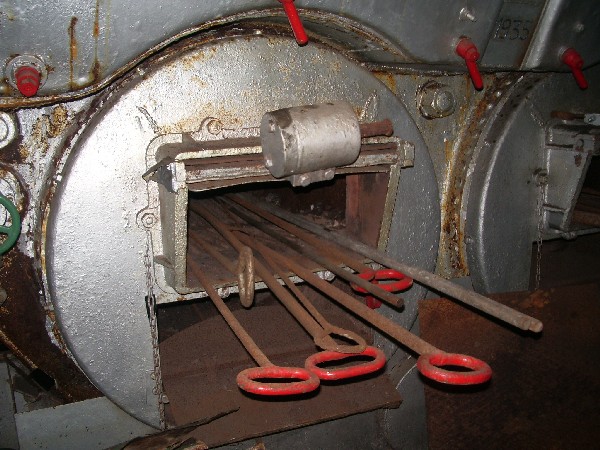

Foyer tribord. |
|

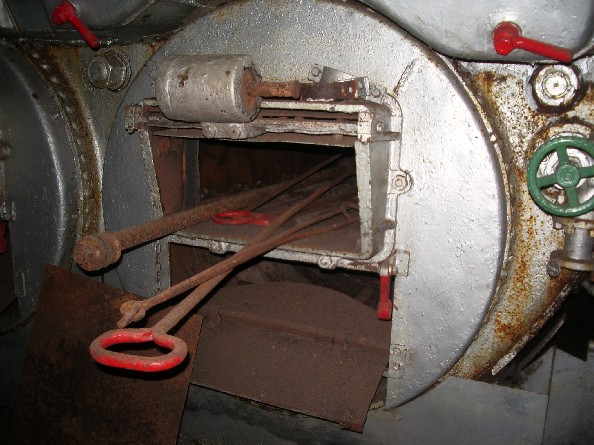

Foyer babord. |
|

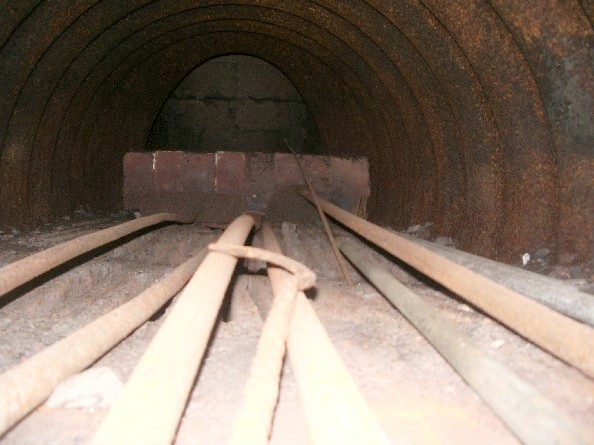

Intérieur du foyer. Noter les parois ondulées encaissant les dilatations. Le foyer est fort similaire à celui du St Denys avec ses anneaux. Les crochets, rouables et ringards sont restés en place comme si on allait "éclairer" demain matin. |
|

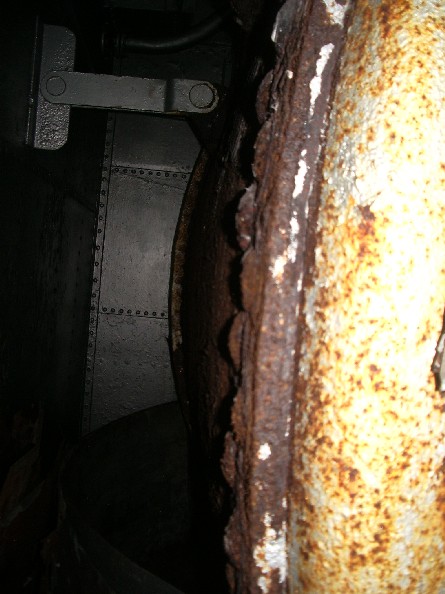

La virole de 25 mm d'épaisseur nécessite un bon brossage. Noter la double rangées de rivets. |
|

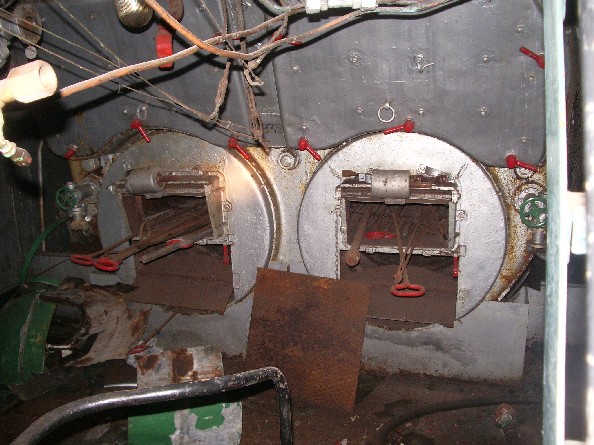

Les deux foyers côte à côte. Noter la date "1935" et les robinets de vidange de part et d'autre des foyer. |
|

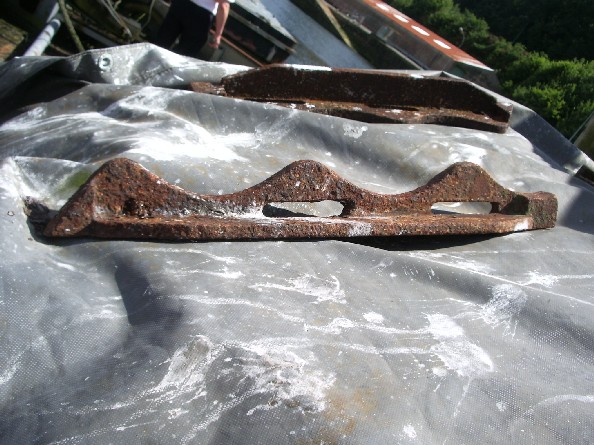

Barreaux de grille. |
