Une visite de l'Ondée
Marc André
Dubout
photos prises le 16 juillet 2008 à Brest
grâce au Capitaine de Vaisseau Fauvel,
visite de l'Ondée Machine et chaudières de 1935.
La machine de l'Ondée
La

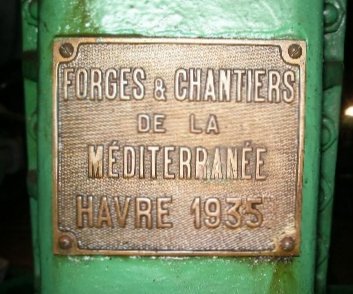

machine de l'Ondée a été construite en 1935 au Havre par les Forges &
Chantiers de la Méditerranée, fondée en 1856 à La Seyne-sur-Mer par Armand Béhic
(1809-1891).
Elle développe 300cv et actionne une hélice de 2 m de diamètre.
La vitesse de l'Ondée est de 8 noeuds.
J'ai eu l'occasion de
voir la machine et d'en faire des photographies en juillet à l'occasion de Brest
2008.
C'est grâce au Capitaine de Vaisseau Fauvel directeur du port qui m'a
accompagné au fond de Penfeld et m'a aimablement donné accès à la salle de
la machine.
Caractéristiques
 |
La

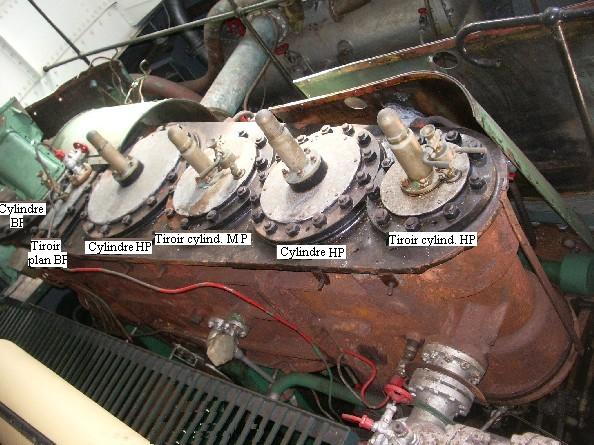

machine vue du dessus. On distingue parfaitement les tiroirs cylindriques
HP et MP, le tiroir plan BP et les cylindres HP, MP, BP. Noter les
soupapes de tiroir et de cylindre. "Le bon vieux temps des ressorts". |
 |
Le

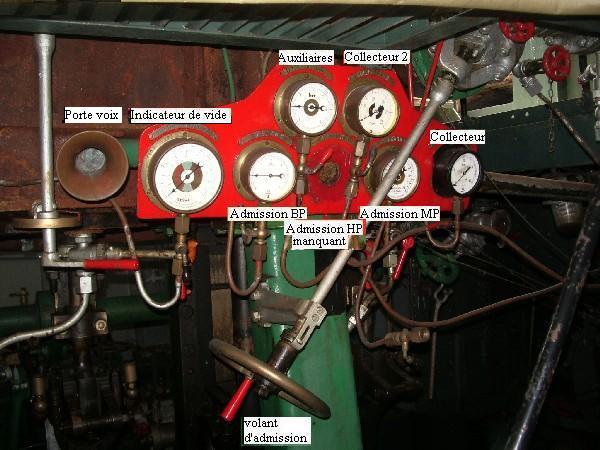

volant régulateur d'admission de vapeur et les
différents manomètres des cylindres HP, MP, BP, auxiliaires et
collecteurs 1 & 2. Noter l'absence de lyre au niveau des tuyaux arrivant aux manomètres. Le transmetteur d'ordre et le changement de marche sont à gauche du porte voix. |
 |

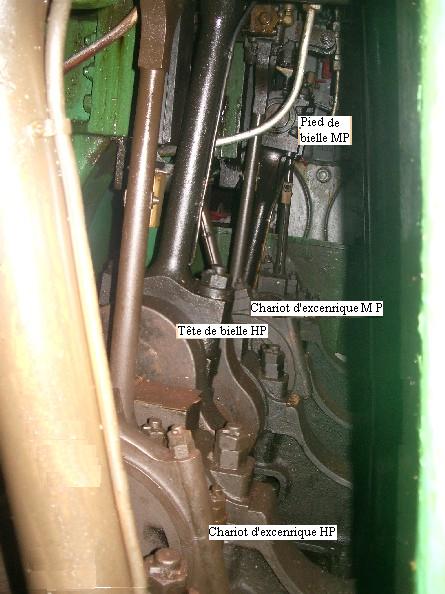

Autour du vilebrequin, les pieds de bielles et chariots d'excentrique de commande de tiroirs |
 |

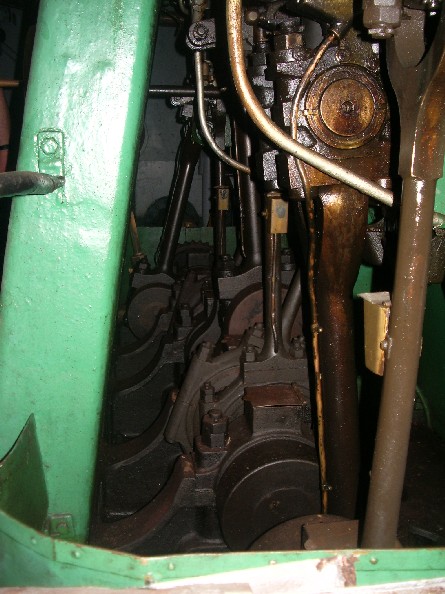

Ligne d'arbre avec les bielles motrices et bielles de commande des tiroirs. |
 |

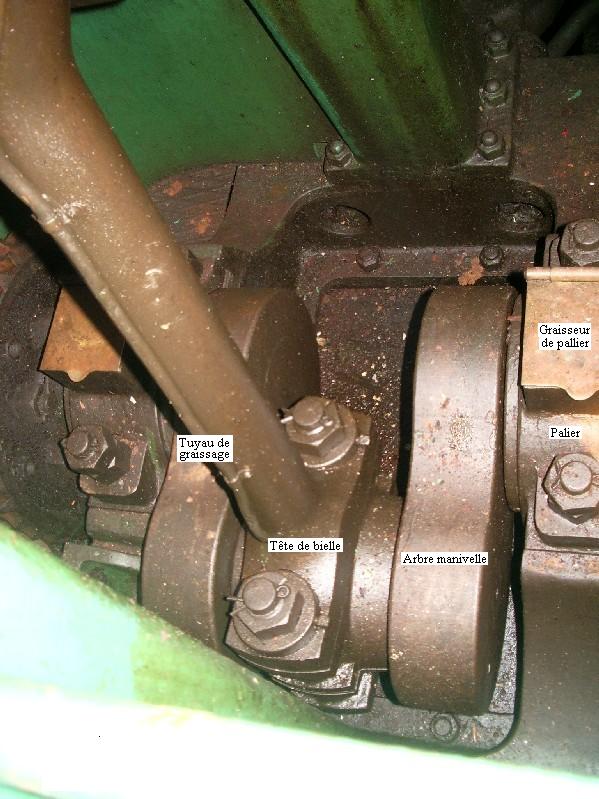

Détail d'une tête de bielle. Noter les graisseurs de palier, l'arbre manivelle d'une bielle motrice et le tuyau de graissage de la tête de bielle.. |
|

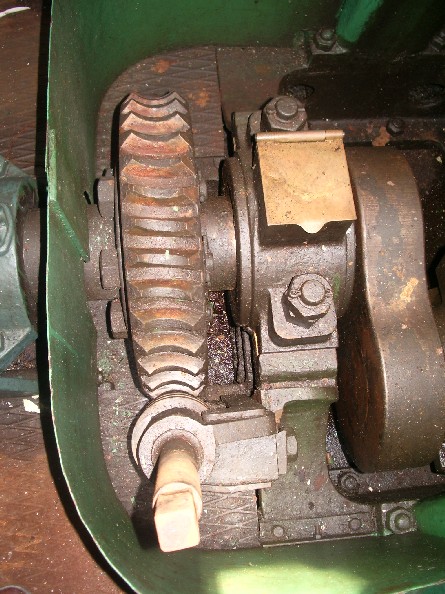

Le vireur à vis et engrenages en bout d'arbre. |
